Hi-Cloud, pemimpin teknologi pemindaian laser 3D.
 |
| Tempat asal: | Cina |
| Nama merek: | Hi-Cloud |
| Sertifikasi: | ISO, others upon the requests |
| Nomor model: | Sistem LiDAR Udara Jarak Jauh PM-1500 |
| Kuantitas min Order: | 1 |
|---|---|
| Harga: | negotiable |
| Kemasan rincian: | Kasus Transportasi |
| Waktu pengiriman: | 20-30 hari kerja |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 15 set/bulan |
| Aplikasi: | Pemantauan sedimentasi zona pesisir | FoV: | 75 ° |
|---|---|---|---|
| Max. Maks. jangkauan Jangkauan: | 1500m | Ketepatan: | 5mm@50m |
| PRR: | 100-2000kHz | Kecepatan Pindai: | 40-400 pemindaian/dtk |
| Menyoroti: | memantau Pemindai LiDAR Udara,Pemindai LiDAR Udara 1500m,Sistem Pemetaan LiDAR 1500m |
||
Akurasi FoV 75 ° 5mm@50m rentang 1500m PM-1500 2000kHz sistem LiDAR udara untuk pemantauan sedimentasi zona pesisir
Zona pesisir merupakan kawasan khusus interaksi daratan laut.Dilatarbelakangi oleh kenaikan muka air laut global, bencana erosi wilayah pesisir sangat mengancam kelangsungan hidup dan lingkungan hidup wilayah pesisir.Wilayah pesisir kaya akan energi pasang surut, energi gelombang, energi angin dan sumber energi lainnya.Pada saat yang sama juga terjadi bencana alam yang bersifat mendadak seperti badai dan angin topan, serta bencana yang lambat seperti erosi pantai, intrusi air laut, penurunan muka tanah, kenaikan muka air laut, pengendapan sedimen di muara dan pelabuhan.Karena ketidakpastian, kekasaran dan keparahan lingkungan sekitar zona pesisir, sangat sulit untuk menggunakan cara tradisional untuk memantau, terutama pemantauan sedimentasi skala besar di zona pesisir.Sistem LiDAR di udara secara efisien dapat memperoleh data topografi yang luas.Melalui perbandingan dan analisis data multi-tahap, dapat memantau berbagai sedimentasi pantai.

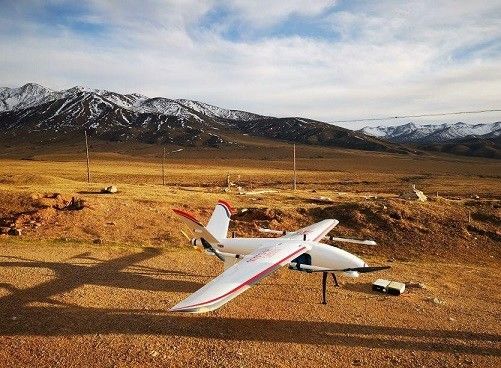

Mengambil Fenghu VTOL UAV sebagai pembawa, sistem LiDAR udara PM-1500 dapat memperoleh data awan titik laser dari zona pantai untuk dipantau dalam periode yang berbeda.Melalui pra-pemrosesan awan titik seperti denoising dan thinning, data medan multi temporal dari area pemantauan dihasilkan oleh interpolasi.Perbandingan data topografi dari fase yang berbeda dapat secara objektif menganalisis dan mengevaluasi sedimentasi dari berbagai zona pesisir.
Keuntungan
1. Struktur keseluruhan sistem pengukuran laser udara PM-1500 telah dioptimalkan secara inovatif.Ini sangat mengintegrasikan sensor seperti pemindai laser, GPS, IMU dan kamera survei udara, dll.

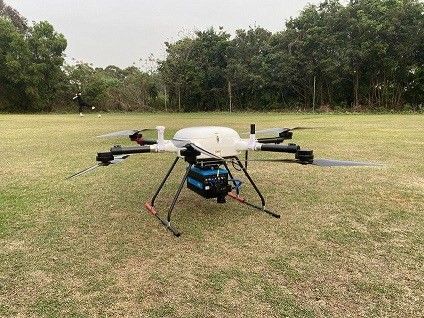

2. Sistemnya ringan dan mudah dipasang.Sangat cocok untuk multi platform seperti VTOL fixed wing UAV, multi rotor UAV dan helikopter.
3. Dengan jarak sangat jauh 1500m, mudah untuk memproses data medan jatuh tinggi, dan dapat sangat meningkatkan efisiensi operasi.
4. Akurasi jangkauan sistem LiDAR udara PM-1500 dapat mencapai 5mm@50m, dan akurasi komprehensif sistem lebih baik dari 5cm, memenuhi berbagai skenario aplikasi presisi tinggi.
5. Dengan frekuensi tinggi 2M poin/s, sistem ini memiliki kerapatan titik ultra tinggi, mampu untuk operasi yang kompleks dan cocok untuk listrik
listrik/kehutanan/pemodelan dan skenario lainnya.
6. Diterapkan dengan teknologi multi-gema 4 kali, laser dapat menembus celah vegetasi permukaan, dan memberi umpan balik pada distribusi medan nyata.
Parameter
|
Barang-barang |
Indikator | Parameter |
| Pemindai Laser | Gelombang Band | Inframerah Dekat (Kelas 1) |
| PRR | 100-2000kHz | |
| Rentang Pengukuran Maksimum | 1000m@20% | |
| 1500m@60% | ||
| Akurasi Rentang | 5mm@50m | |
| Resolusi Sudut | 0,001° | |
| Kecepatan Pindai | 40-400 pemindaian/dtk | |
| FoV | 75 ° | |
| Kamera | Resolusi Kamera | 42.4MP |
| Focal length | 28mm | |
| Sistem POS | Akurasi Posisi (pasca-pemrosesan) | Horisontal 0,01m |
| Ketinggian 0,02m | ||
| Akurasi Orientasi (pasca-pemrosesan) | Menuju 0,009° | |
| Pitch / Gulung 0,005 ° | ||
| Kinerja Sistem | Dimensi | 293 × 165 × 164mm |
| Akurasi mutlak | mendatar <5cm | |
| vertikal <5cm | ||
| Berat | 4.4kg | |
| Multi Gema | 4 kali | |
| Suhu dan Kelembaban | Operasi: -40 ~ 60 , Kelembaban 85% | |
| Penyimpanan: -45℃~70, Kelembaban 85% |
