Sistem LiDAR Udara PM-1500 Jarak Jauh 1500m

Detail produk:

Tempat asal:	Cina
Nama merek:	Hi-Cloud
Sertifikasi:	ISO, others upon the requests
Nomor model:	Sistem LiDAR Lintas Udara PM-1500

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1
Harga:	negotiable
Kemasan rincian:	Kasus Transportasi
Waktu pengiriman:	20-30 hari kerja
Syarat-syarat pembayaran:	T/T
Menyediakan kemampuan:	15 set/bulan

Kontak

Detil Deskripsi produk

Rentang Pengukuran Maksimum:	1500m @ 60% reflektifitas	Pemindai Laser Gelombang Gelombang PRR Akurasi Rentang Pengukuran Maksimum:	5mm@50m
Kecepatan Pindai:	40-400 pemindaian/dtk	Resolusi Sudut:	0,001°
FoV:	75 °	Resolusi Kamera:	42.4MP
Gelombang Band:	Inframerah Dekat (Kelas 1)	Berat:	4.4kg
Menyoroti:	Sistem LiDAR Udara Ringan , Sistem LiDAR Udara 1500m , Sistem pemetaan udara 1500m uav

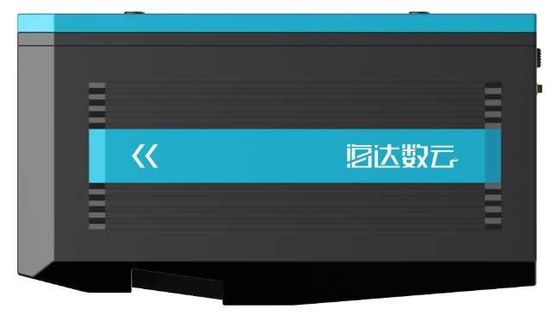

4.4kg ringan 1500m jarak jauh yang sangat terintegrasi Sistem LiDAR Lintas Udara PM-1500 dengan akurasi 5mm@50m

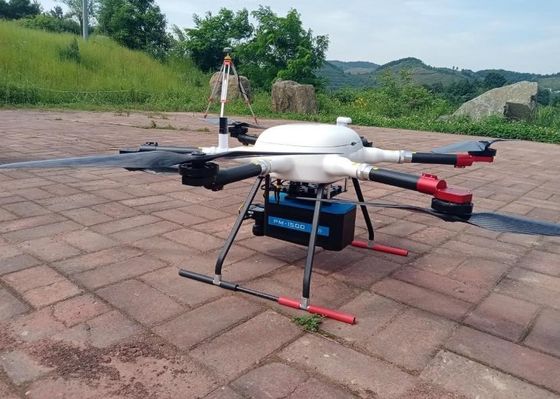

PM-1500 Lintas Udara LiDAR sistem adalah sistem pengukuran laser seluler presisi tinggi dan jarak jauh yang dikembangkan secara independen oleh Wuhan Hi-Cloud Technology Co., Ltd. Sistem ini dapat diterapkan ke berbagai operator seperti UAV multi rotor, UAV sayap tetap VTOL, pesawat kecil dan helikopter.Ini dapat memperoleh data cloud titik laser presisi tinggi yang padat di darat pada platform seluler yang terbang cepat.Pemindai laser presisi tinggi terintegrasi, POS presisi tinggi (GPS, IMU) dan sensor lainnya, didukung oleh teknologi sinkronisasi waktu dari hak kekayaan intelektual independen dan teknologi integrasi multi-sensor terintegrasi, dapat secara sinkron memperoleh titik laser 3D cloud dan data POS , dengan cepat menghasilkan DSM, DEM, dan DOM serta menghasilkan model DLG dan 3D melalui perangkat lunak aplikasi dan pemrosesan data yang lengkap.

Ini banyak digunakan dalam pemetaan tingkat survei, pemodelan 3D digital, survei dan pemetaan topografi, survei kadaster, survei lalu lintas, inspeksi saluran listrik, survei kehutanan, pemantauan bencana dan bidang lainnya.

Parameter rinci PM-1500

Barang-barang	Indikator	Parameter
Pemindai Laser	Gelombang Band	Inframerah Dekat (Kelas 1)
	PRR	100-2000Khz
	Rentang Pengukuran Maksimum	1000m @ 20% reflektifitas
	Rentang Pengukuran Maksimum	1500m @ 60% reflektifitas
	Akurasi Rentang	5mm@50m
	Resolusi Sudut	0,001°
	Kecepatan Pindai	40-400 pemindaian/dtk
	FoV	75 °
Kamera	Resolusi Kamera	42.4MP
Kamera	Focal length	28mm
Sistem POS	Akurasi Posisi (pasca-pemrosesan)	Horisontal 0,01m
	Akurasi Posisi (pasca-pemrosesan)	Ketinggian 0,02m
	Akurasi Orientasi (pasca-pemrosesan)	Menuju 0,009°
	Akurasi Orientasi (pasca-pemrosesan)	Pitch / Gulung 0,005 °
Kinerja Sistem	Dimensi	293 × 165 × 164mm
	Akurasi mutlak	mendatar <5cm
	Akurasi mutlak	vertikal <5cm
	Berat	4.4kg
	Multi Gema	4 kali
	Suhu dan Kelembaban	Operasi: -40 ~ 60 , Kelembaban 85%
	Suhu dan Kelembaban	Penyimpanan: -45℃~70, Kelembaban 85%

Keuntungan sistem dari PM-1500

1. Struktur keseluruhan sistem pengukuran laser udara PM-1500 telah dioptimalkan secara inovatif.Ini sangat mengintegrasikan sensor seperti pemindai laser, GPS, IMU dan kamera survei udara, dll. Ringan dan mudah dipasang.Sangat cocok untuk multi platform seperti VTOL fixed wing UAV, multi rotor UAV dan helikopter.

2. Berat keseluruhan sistem kurang dari 4.4kg.Ini dapat dengan mudah dibawa oleh satu orang, baik dengan pesawat atau kereta api berkecepatan tinggi.Bahkan jika Anda pergi bekerja dengan UAV dan aksesori lainnya, kendaraan biasa dapat memuat semuanya, yang sangat nyaman.

3. Jarak ultra panjang 1500 meter sangat memastikan keselamatan operasi di lingkungan fluktuasi topografi yang besar.Pada saat yang sama, jarak yang sangat jauh memungkinkan sistem untuk membawa platform penerbangan dengan ketinggian penerbangan yang lebih tinggi dan kecepatan yang lebih cepat, mengatur sabuk penerbangan yang lebih lebar, dan mengumpulkan lebih banyak data titik cloud pada saat yang bersamaan, yang sangat meningkatkan efisiensi perolehan titik cloud. .

4. Frekuensi super tinggi hingga 2 juta titik per detik membuat data titik awan lebih halus dan dapat lebih benar-benar mencerminkan bentuk lahan wilayah survei, daripada menyesuaikan koordinat objek tanah.Selain itu, peralatan LiDAR frekuensi tinggi dapat dilengkapi dengan UAV dengan kecepatan jelajah yang lebih cepat, dan lebih banyak data dapat diperoleh dalam waktu yang bersamaan.

5. Presisi tinggi adalah tuntutan utama di bidang survei dan pemetaan.Akurasi rentang sistem pengukuran laser udara PM-1500 dapat mencapai 5mm @ 50m, dan akurasi komprehensif sistem lebih baik dari 5cm, memenuhi berbagai skenario aplikasi presisi tinggi.

6. Sistem pengukuran laser udara PM-1500 menerapkan teknologi multi gema.Sensor pemindaian laser dalam sistem memancarkan pulsa laser untuk menembus celah vegetasi dan mencapai tanah, sehingga dapat memperoleh informasi medan di bawah vegetasi.Sistem ini dapat memperoleh hingga 4 sinyal gema, dan dapat menembus pepohonan dan memberi umpan balik informasi permukaan yang paling nyata bahkan di area bervegetasi padat.

7. PM-1500 adalah generasi baru sistem unggulan LiDAR udara presisi tinggi yang dikembangkan secara independen oleh Hi-Cloud.Ini memiliki karakteristik sebagai jarak jauh, frekuensi titik tinggi, presisi tinggi, kinerja keseluruhan yang stabil, harga yang adil dan murah hati dan super hemat biaya.

Proyek aplikasi praktis PM-1500

1. Proyek Model Kota 3D

Gambaran Umum: Luas total area survei adalah sekitar 10 kilometer persegi.Hal ini diperlukan untuk mendapatkan awan titik laser asli dan gambar miring di area survei, dan menghasilkan model 3D sesuai dengan data asli yang diperoleh.

Persyaratan: Awan titik laser yang diperoleh dengan teknologi survei udara LiDAR udara dan data citra digital yang diambil oleh kamera miring digunakan untuk menghasilkan Model Elevasi Digital (DEM) dan Digital Orthophoto Map (DOM) dan menghasilkan model medan.Pada saat yang sama, model 3D dihasilkan berdasarkan data awan titik laser dan gambar garis.

Solusi: Proyek mengadopsi LiDAR PM-1500 yang dibawa oleh UAV untuk pengukuran.Titik lepas landas dan pendaratan harus ditempatkan dengan jarak pandang yang luas dan ketinggian yang setinggi mungkin.
