Hi-Cloud, pemimpin teknologi pemindaian laser 3D.
 |
| Tempat asal: | Cina |
| Nama merek: | Hi-Cloud |
| Sertifikasi: | ISO, others upon the requests |
| Nomor model: | PM-1500 Sistem LiDAR Udara Presisi Tinggi |
| Kuantitas min Order: | 1 |
|---|---|
| Harga: | negotiable |
| Kemasan rincian: | Kasus Transportasi |
| Waktu pengiriman: | 20-30 hari kerja |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 15 set/bulan |
| Gelombang Band: | Inframerah Dekat (Kelas 1) | PRR: | 100-2000Khz |
|---|---|---|---|
| Jangkauan: | 1500m @ 60% reflektifitas | Akurasi Rentang: | 5mm@50m |
| Resolusi Sudut: | 0,001° | FoV: | 75 ° |
| Berat: | 4.4kg | Dimensi: | 293 × 165 × 164mm |
| Menyoroti: | Lidar pemindaian laser udara Dengung,lidar pemindaian laser udara 100Khz,Sistem Lidar Udara Untuk Dengung |
||
100-2000Khz PRR 1500m@60% jangkauan 5mm@50m akurasi Sistem LiDAR Lintas Udara PM-1500 dengan resolusi sudut 0,001° 75° FoV

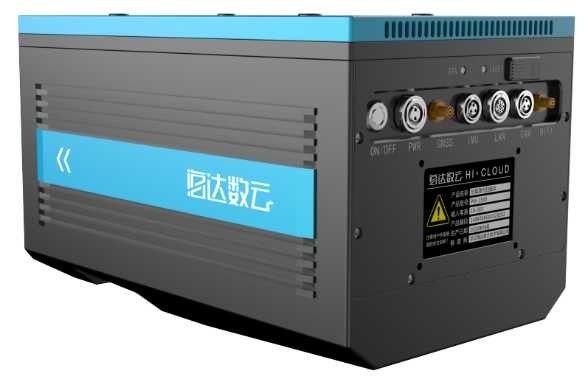

Sistem LiDAR udara presisi tinggi PM-1500 didasarkan pada kerangka kerja teknologi inti generasi baru dari Wuhan Hi-Cloud Technology Co., Ltd.Ini adalah LiDAR udara yang baru diluncurkan dengan frekuensi titik tinggi, frekuensi pemindaian tinggi, presisi tinggi, dan integrasi yang erat.Komponen inti dari sistem ini adalah pemindai laser dengan fungsi teknologi multi-gema yang dikembangkan secara independen oleh Hi-Cloud.Ini mengintegrasikan modul seperti modul navigasi inersia presisi tinggi dan kamera survei udara.Sangat cocok untuk berbagai operator seperti VTOL fixed wing UAV, multi rotor UAV dan helikopter.Dikombinasikan dengan perangkat lunak pasca-pemrosesan profesional, solusi "ujung ke ujung" akan ditawarkan kepada pelanggan untuk memecahkan masalah mereka dan untuk memenuhi tugas.Ini banyak digunakan dalam pemetaan tingkat survei, survei dan pemetaan topografi, survei kadaster, survei lalu lintas, inspeksi saluran listrik, survei kehutanan, pemantauan bencana dan bidang lainnya.
Spesifikasi
PM1500 Sistem LiDAR Udara Presisi Tinggi
| Barang-barang | Parameter | |
| Pemindai Laser | Panjang Gelombang Laser | Inframerah Dekat (Kelas 1) |
| PRR | 100-2000kHz | |
| Pengukuran Maksimal Jangkauan |
1500m @ 60% reflektifitas 1000m @ 20% reflektifitas |
|
| Akurasi Rentang | 5mm@50m | |
| Resolusi Sudut | 0,001° | |
| Kecepatan Pemindaian | 40-400 scan/dtk | |
| FoV | 75 ° | |
| Kamera | Resolusi | 42,4 juta piksel |
| Focal length | 28mm | |
| POS (pasca-pemrosesan) | Akurasi Pemosisian | Horisontal 0,01m |
| Ketinggian0,02m | ||
| Akurasi Orientasi | Menuju 0,009° | |
| Pitch/putar 0,005 ° | ||
| Kinerja sistem | Dimensi | 293×165×164mm |
| Mutlak | Horisontal 5cm | |
| Ketepatan | Vertikal 5cm | |
| Berat | 4,4 kg | |
| Teknologi Multi-gema | 4 kali | |
| Suhu / Kelembaban | Operasi:-40 °C ~ 60 °C Kelembaban 85% |
|
| Penyimpanan: -45 °C ~ 70 °C Kelembaban 85% |
||
Keuntungan Sistem
Proyek Aplikasi
1. Pemeriksaan saluran transmisi DC 500kV
Jalur proyek yang diperiksa adalah segmen jalur transmisi 500kV DC, termasuk 3 menara dasar dan 2 interval, dengan total panjang sekitar 0,8 km.
Saluran transmisi di bagian ini dialiri listrik, dengan medan bergelombang, tutupan vegetasi, jenis geomorfik yang kaya, intervisibilitas yang baik antara menara, dan jalan dapat mencapai di bawah menara.
Persyaratan Proyek: Analisis status titik bahaya/Analisis prediktif titik bahaya/Analisis kuantitatif status komponen
Sistem LiDAR udara presisi tinggi PM-1500 digunakan untuk akuisisi data.DSM/DEM akan dibuat dengan cepat untuk produksi model DLG dan 3D.
2. Survei Topografi
Daerah survei sebagian besar merupakan dataran datar dengan undulasi kecil dan perbedaan ketinggian maksimum 20 meter.Ada jalan utama di daerah survei, dengan lebih banyak vegetasi dan beberapa daerah padat penduduk.
Persyaratan akurasi: 1) Persyaratan kepadatan titik lebih baik dari 16pt/m²;2) Persyaratan akurasi horizontal / vertikal: 5cm, memenuhi persyaratan survei dan pemetaan topografi 1:500
Kesulitan proyek:
1) Medan yang kompleks: Area survei memiliki vegetasi yang lebat, dan survei dan pemetaan tradisional tidak dapat secara efisien memperoleh data ketinggian yang akurat di area survei;
2) Waktu yang ketat: Diperlukan waktu 3 hari untuk menyelesaikan pendataan dan keluaran data hasil wilayah survei;
3) Transportasi yang sulit: Kondisi jalan di daerah survei rumit, dan transportasi peralatan survei dan pemetaan tradisional memakan waktu dan tenaga;
4) Epidemi: Ada banyak penduduk di desa, dan manajemen kontrol tertutup yang ketat selama epidemi membawa tantangan tertentu pada pengumpulan data lapangan.
Instrumen dan peralatan utama yang diinvestasikan dalam proyek ini adalah sistem LiDAR udara Hi-Cloud PM-1500, platform UAV multi-rotor L150, penerima Hi-Target IRTK2, dan kendaraan off-road perkotaan.
3. Proyek Model Kota 3D
Luas total area survei adalah sekitar 10 kilometer persegi.Hal ini diperlukan untuk mendapatkan awan titik laser asli dan gambar miring di area survei, dan menghasilkan model 3D sesuai dengan data asli yang diperoleh.
Awan titik laser yang diperoleh dengan teknologi survei udara LiDAR di udara dan data citra digital yang diambil oleh kamera miring digunakan untuk menghasilkan Digital Elevation Model (DEM) dan Digital Orthophoto Map (DOM) dan menghasilkan model medan.Pada saat yang sama, model 3D dihasilkan berdasarkan data awan titik laser dan gambar garis.
Mendapatkan tinggi bangunan melalui model 3D, memperoleh informasi bangunan melalui gambar miring dan foto tanah, dan kemudian membangun database informasi bangunan.
Proyek ini mengadopsi LiDAR PM-1500 yang dibawa oleh UAV untuk pengukuran.Titik lepas landas dan pendaratan harus ditempatkan dengan jarak pandang yang luas dan ketinggian yang setinggi mungkin.
