Hi-Cloud, pemimpin teknologi pemindaian laser 3D.
 |
| Tempat asal: | Cina |
| Nama merek: | Hi-Cloud |
| Sertifikasi: | ISO, others upon the requests |
| Nomor model: | Sistem LiDAR Lintas Udara ARS-1000 |
| Kuantitas min Order: | 1 |
|---|---|
| Harga: | negotiable |
| Kemasan rincian: | Kasus Transportasi |
| Waktu pengiriman: | 10 hari kerja |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 5 set/bulan |
| Rentang Pengukuran Maksimum: | 920m@60% | Rentang Pengukuran Minimum: | 5m |
|---|---|---|---|
| Akurasi Rentang: | 15mm @ 150m | FoV (modus udara): | 60 ° ~ 90 ° |
| Resolusi Sudut: | 0,001° | Berat: | 4,5kg |
| Menyoroti: | Sistem LiDAR Lintas Udara 920m,Sistem LiDAR Lintas Udara Kelas1,pemindai laser udara 920m |
||

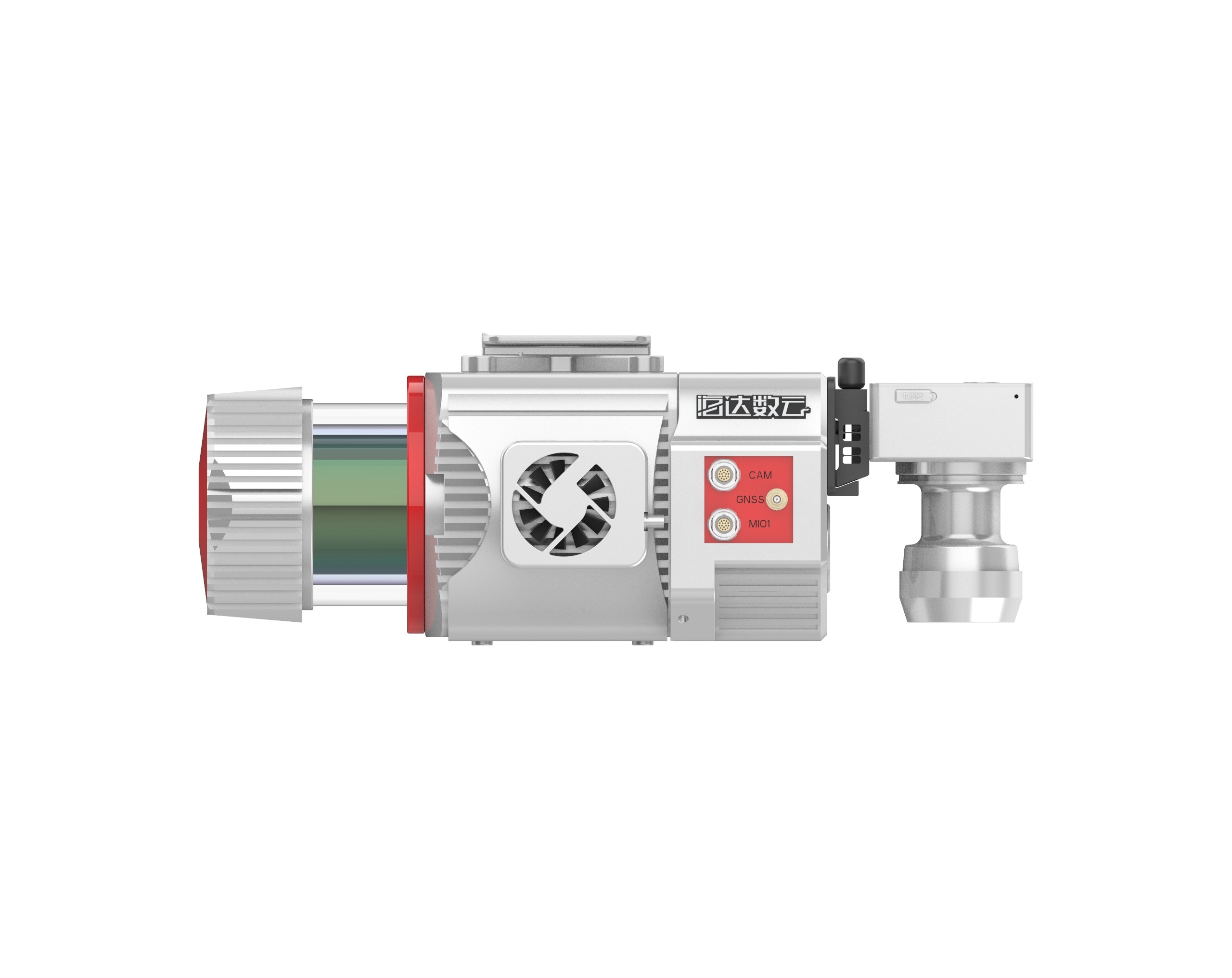

Sistem LiDAR udara multi platform jangkauan 920m ARS-1000 dengan fungsi pemantauan waktu nyata
Sistem LiDAR udara ARS-1000 adalah sistem berbasis LiDAR Riegl yang dikembangkan dan dibangun oleh Wuhan Hi-Cloud Technology Co.,Ltd.Ini mengintegrasikan sensor seperti laser presisi tinggi, kamera definisi tinggi, GPS, navigasi inersia MEMS dan unit kontrol penyimpanan.Didukung oleh teknologi sinkronisasi waktu dari kekayaan intelektual independen dan teknologi integrasi multi-sensor terintegrasi, secara serempak memperoleh cloud titik laser 3D, data POS, dan data gambar.Ini banyak digunakan dalam pemetaan darurat, pemetaan topografi, inspeksi saluran listrik, survei jalan raya, survei terumbu pantai, perhitungan penggalian dan pengisian, survei dan pemetaan arkeologi dan bidang lainnya.
Spesifikasi Sistem LiDAR Lintas Udara ARS-1000
| Barang-barang | Indikator | Parameter |
| Kinerja Sistem | Akurasi mutlak |
mendatar <5cm vertikal <5cm |
| Berat | 4,5kg | |
| Penyimpanan | 1TB SSD | |
| Tegangan Masukan | 20 ~ 30V | |
| Konsumsi daya | <75W | |
| Suhu Operasi | -10℃~+40℃ | |
| Lingkungan Penyimpanan | -20℃~+50℃ Kelembaban < 85% |
|
| Kelas Laser | Kelas1 (mata aman) |
|
| Pemindai Laser | Rentang Pengukuran Maksimum | 920m @60% |
| Rentang Pengukuran Minimum | 5m | |
| Akurasi Rentang | 15mm @150m | |
| Akurasi Pengulangan | 10mm @150m | |
| Maks.Frekuensi Titik Efektif | 500000 poin/dtk | |
| Perlengkapan Laser untuk Penyesuaian | 6 level | |
| Jumlah maksimum gema yang diterima | 4~15 | |
| FoV (dapat dipilih) | 0~330 ° 60 ° ~ 90 ° mode udara |
|
| Frekuensi Pemindaian (dapat dipilih) | 10~200 pemindaian/dtk | |
| Resolusi Sudut | 0,001° | |
| Sistem POS | Akurasi Posisi (pasca-pemrosesan) | Horisontal 0,01m Ketinggian 0,02m |
| Akurasi Orientasi (pasca-pemrosesan) | Menuju 0,010 ° Pitch / Gulung 0,005 ° |
|
| Sistem Kamera | Resolusi Kamera | 42.4MP |
| Berat Kamera | <500g |
Fitur utama
1.Sistem LiDAR udara ARS-1000 mengadopsi arsitektur platform perangkat keras terintegrasi, yang mengintegrasikan sensor pemindaian laser 3D, sistem navigasi inersia, dan GPS ke dalam arsitektur platform, menghilangkan langkah-langkah perakitan setiap sensor di lokasi.
2. Sistem mengadopsi platform tertanam baru, yang membuat kontrol sistem dan penyimpanan data lebih nyaman dan cepat.Platform terintegrasi yang tertanam membuat sistem lebih kuat dan stabil, dan meningkatkan akurasi sistem.
3. Sistem ini dilengkapi dengan stasiun radio transmisi data jarak jauh dan berkecepatan tinggi.Jarak transmisi yang berbeda dapat dipilih sesuai dengan kebutuhan proyek.Di bawah kondisi koneksi normal, laju stabil dan transmisi halus.

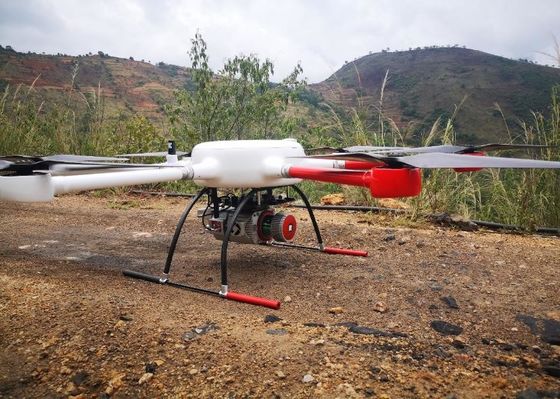

4. Volume yang lebih kecil dan integrasi terintegrasi memungkinkan peralatan untuk beradaptasi dengan berbagai platform pembawa, seperti UAV multi rotor dan UAV sayap tetap VTOL.Selain itu, ia juga beradaptasi dengan berbagai mode operasi seperti yang dipasang di kendaraan dan ransel.
5. Pengukuran jarak jauh sangat meningkatkan efisiensi akuisisi LiDAR.Di bawah kondisi 60% reflektifitas objek tanah, peralatan dapat memiliki rentang pengukuran maksimum 920m.
Proyek aplikasi
Proyek survei jalan raya
Medan daerah survei sangat kompleks, vegetasinya subur dan perbedaan ketinggiannya besar.Dua jalan raya perlu diukur, dengan total panjang sekitar 60 km.
Bertanggung jawab atas pengukuran penampang vertikal dan horizontal 100 meter (200 meter bandwidth) di kedua sisi garis tengah jalan sesuai dengan standar, spesifikasi teknis dan prosedur yang relevan, dan hasil keluaran harus sesuai dengan 1 :500 persyaratan pemetaan.
Karena pegunungan tinggi, jalan kasar, vegetasi subur dan lalu lintas padat di jalan raya, tugas survei lapangan berbahaya.
Menurut situasi spesifik proyek, sistem ARS-1000 diadopsi untuk mengumpulkan data penerbangan di sepanjang jalan sesuai dengan ketinggian relatif 200m.
