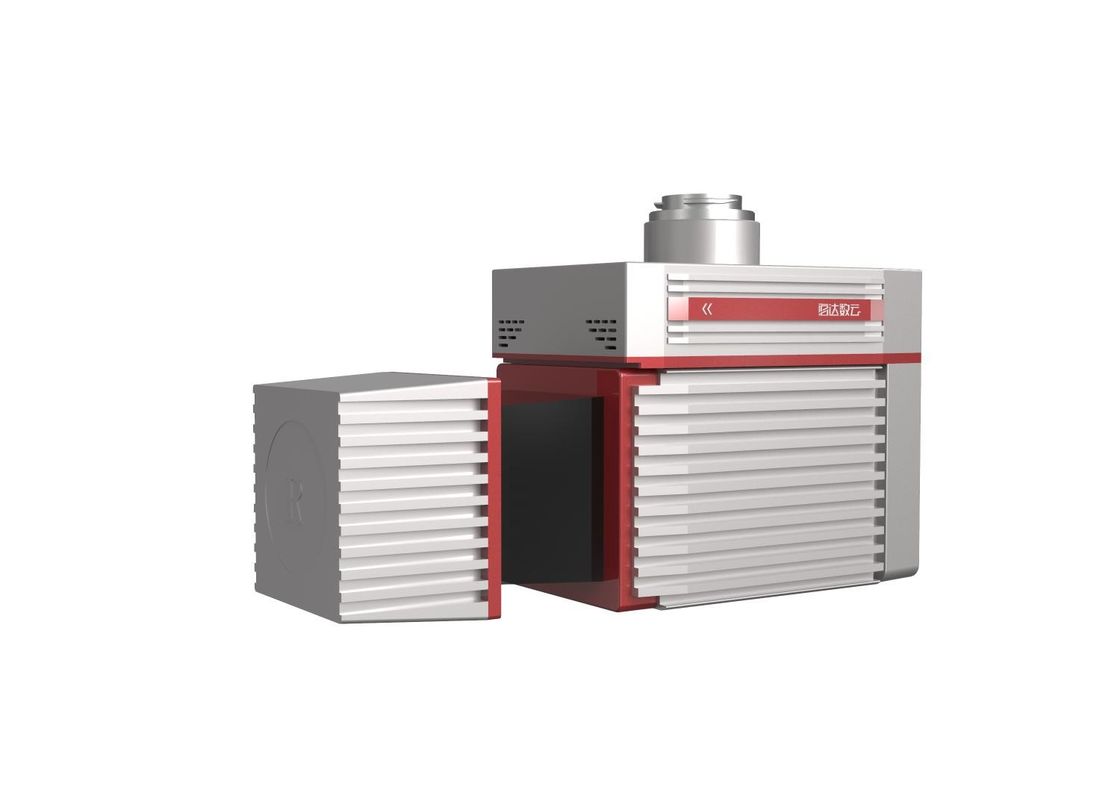

Sistem LiDAR Udara Terintegrasi ARS-200 2.5kg Rentang Pemindaian 330m

Detail produk:

Tempat asal:	Cina
Nama merek:	Hi-Cloud
Sertifikasi:	ISO, others upon the requests
Nomor model:	Sistem LiDAR Lintas Udara ARS-200

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1
Harga:	negotiable
Kemasan rincian:	Kasus Transportasi
Waktu pengiriman:	20-30 hari kerja
Syarat-syarat pembayaran:	T/T
Menyediakan kemampuan:	10 set/bulan

Kontak

Detil Deskripsi produk

Jarak pengukuran::	3~330m	Akurasi Rentang:	15mm @150m
FoV::	60 ° ~ 90 ° mode udara	Frekuensi Pemindaian::	10~100 pemindaian/dtk
Resolusi Sudut::	0,001°	Berat::	2.5kg
Menyoroti:	Sistem LiDAR Lintas Udara 330m , Sistem LiDAR Udara 2.5kg , sistem pemindaian lidar 2.5kg

Sistem LiDAR udara terintegrasi ringan ARS-200 2.5kg dengan rentang pengukuran 330m dan akurasi rentang 15mm @150m

Sistem LiDAR udara ringan ARS-200 adalah sistem berbasis LiDAR Riegl yang dikembangkan dan dibangun oleh Hi-Cloud. Sistem LiDAR udara ARS-200 menggunakan platform UAV multi rotor sebagai pembawa, mengintegrasikan pemindai laser presisi tinggi, kamera HD, GPS, IMU, dan sensor lainnya, dan secara serempak memperoleh cloud titik laser 3D, data posisi dan sikap, serta data gambar dengan dukungan teknologi sinkronisasi waktu kekayaan intelektual independen dan teknologi integrasi multi-sensor terintegrasi.

Fitur utama:

Leightweight -- Peralatannya ringan dan kompak, dengan berat hanya 2,5kg.
Integrasi -- Peralatan ini mengintegrasikan pemindai laser 3D presisi tinggi, GPS, IMU, dan sensor lainnya.Setelah dikemas, ukurannya kecil dan mudah dibawa.
Multi platform -- Mendukung berbagai platform operator.Menurut arah industri yang berbeda dan skenario aplikasi, dapat digunakan dengan UAV, mobil dan ransel.
Jarak pendek -- Jika area yang akan diukur datar dan fluktuasi medannya kecil, tidak perlu sistem pengukuran laser jarak jauh yang mahal, dan jangkauan peralatan cukup untuk memenuhi permintaan.
Presisi tinggi - Akurasi rentang 15mm dapat dicapai pada rentang 150m, dan penyimpangan fluktuasi hasil lebih baik dari 10mm di bawah kondisi pengukuran berulang dari target yang sama.

Spesifikasi

Sistem LiDAR udara ARS200

Barang-barang	Indikator	Parameter
Kinerja Sistem	Akurasi mutlak	mendatar <5cm vertikal <5cm
	Berat	2.5kg
	Penyimpanan	256GB SSD
	Suhu Operasi	-10℃~+40℃
	Lingkungan Penyimpanan	-20℃~+50℃ Kelembaban < 85%
	Kelas Laser	Kelas1 (mata aman)
Pemindai Laser	Rentang Pengukuran Maksimum	330m @80% 290m @60%
	Rentang Pengukuran Minimum	3m
	Akurasi Rentang	15mm @150m
	Akurasi Pengulangan	10mm @150m
	Maks.Frekuensi Titik Efektif	100000 poin/dtk
	Jumlah maksimum gema yang diterima	5
	FoV (dapat dipilih)	0~360 ° 60 ° ~ 90 ° mode udara
	Frekuensi Pemindaian (dapat dipilih)	10~100 pemindaian/dtk
	Resolusi Sudut	0,001°
Sistem POS	Akurasi Posisi (pasca-pemrosesan)	Horisontal 0,01m Ketinggian 0,02m
Sistem POS	Akurasi Orientasi (pasca-pemrosesan)	Menuju 0,012° Pitch / Gulung 0,005 °
Sistem Kamera	Resolusi Kamera	24MP
Sistem Kamera	Berat Kamera	<500g

Aplikasi survei jalan raya

Tinjauan Proyek: Jalur utama proyek ini panjangnya sekitar 8 km.Daerah survei sebagian besar merupakan daerah pegunungan, dengan ketinggian rata-rata 600m.Sungai melintasi daerah survei, dan penurunan ketinggian di beberapa daerah cukup besar.Vegetasi di daerah survei rimbun, sebagian besar berupa hutan berdaun lebar yang selalu hijau dan semak belukar rendah.

Persyaratan Proyek: Tugas utama proyek ini adalah survei LiDAR udara dan pemrosesan titik awan di bagian tertentu jalan raya.Kesalahan kuadrat rata-rata ketinggian awan titik harus kurang dari 15 cm.

Kesulitan Proyek: Operasi survei dan pemetaan tradisional lebih berbahaya karena lalu lintas di jalan raya.Penerima GNSS sulit untuk menerima sinyal satelit karena vegetasi yang lebat dan penurunan ketinggian yang besar di daerah survei.

Sistem LiDAR udara ARS-200 diterapkan dalam proyek ini.Setelah dilakukan perhitungan trajectory, penggabungan point cloud dan proses pengolahan data lainnya, maka hasil point cloud adalah sebagai berikut:
