Sistem LiDAR UAV Frekuensi Tinggi Ringan PM-1500 100-2000Khz

Frekuensi tinggi 2 juta poin/s akurasi tinggi 5mm@50m ringan 4.4kg UAV LiDAR sistem PM-1500 dengan jangkauan 1500m

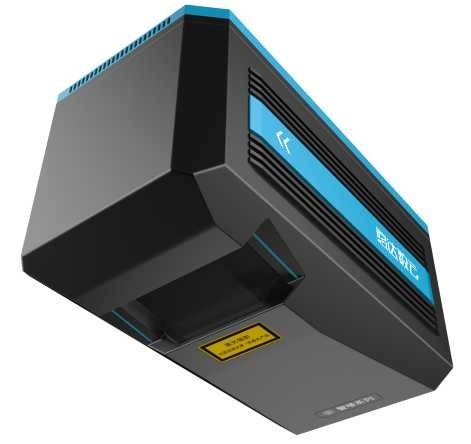

Sistem LiDAR UAV PM-1500, berdasarkan generasi baru kerangka teknologi inti, adalah LiDAR udara domestik yang baru diluncurkan dengan frekuensi titik tinggi, frekuensi garis tinggi, presisi tinggi, dan integrasi tinggi.Komponen inti pemindai laser dengan teknologi multi gema dikembangkan secara independen oleh Wuhan Hi-Cloud Technology Co., Ltd.Seluruh sistem mengintegrasikan modul seperti modul navigasi inersia presisi tinggi dan kamera survei udara.Dengan struktur yang dioptimalkan secara inovatif, berat sistem LiDAR UAV PM-1500 hanya 4,4kg.PM-1500 dapat dipasang pada operator yang berbeda, seperti UAV multi rotor, UAV sayap tetap VTOL, pesawat kecil, dan helikopter.

Didukung oleh teknologi sinkronisasi waktu dari hak kekayaan intelektual independen dan teknologi integrasi multi-sensor terintegrasi, ini dapat secara serempak memperoleh data cloud dan POS titik laser 3D, dengan cepat menghasilkan DSM, DEM dan DOM dan menghasilkan model DLG dan 3D melalui satu set data yang lengkap perangkat lunak pengolah dan aplikasi.

Ini diterapkan secara luas di berbagai bidang seperti survei dan pemetaan dasar, pemodelan 3D digital, survei dan pemetaan topografi, survei kadaster, survei lalu lintas, inspeksi saluran listrik, survei kehutanan, pemantauan bencana dan sebagainya.

Spesifikasi PM-1500

Fitur PM-1500

• Jarak jauh: 1500m @ 60% reflektifitas.Jangkauan yang sangat jauh memungkinkan sistem untuk membawa platform penerbangan dengan ketinggian penerbangan yang lebih tinggi dan kecepatan yang lebih cepat, menetapkan sabuk penerbangan yang lebih lebar, dan mengumpulkan lebih banyak data titik cloud pada saat yang bersamaan, yang sangat meningkatkan efisiensi akuisisi titik cloud.
• Prevcision tinggi: akurasi jangkauan = 5mm @ 50m, akurasi sistem< 5cm.Akurasi bisamemenuhi berbagai skenario aplikasi presisi tinggi.
• Frekuensi tinggi: hingga 2 juta poin per detik.Data point cloud lebih disempurnakan dan dapat lebih benar-benar mencerminkan bentuk lahan dari area survei.
• Integrasi: struktur keseluruhan sistem LiDAR UAV PM-1500 telah dioptimalkan secara inovatif.Ini sangat mengintegrasikan sensor seperti pemindai laser, GPS, IMU dan kamera survei udara, dll.

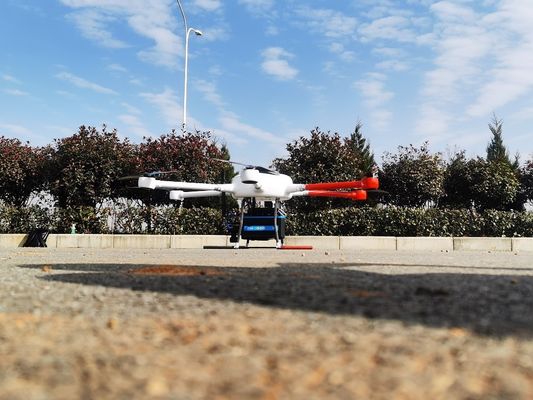

• Ringan: 4.4kg.Itu dapat dengan mudah dibawa oleh seorang individu.Sangat cocok untuk multi platform seperti VTOL fixed wing UAV, multi rotor UAV dan helikopter.
• Multi gema: 4 kali gema.Sistem LiDAR UAV PM-1500 menerapkan teknologi multi echo.Sensor pemindaian laser dalam sistem memancarkan pulsa laser untuk menembus celah vegetasi dan mencapai tanah, sehingga dapat memperoleh informasi medan di bawah vegetasi.
• Hemat biaya: sistem unggulan UAV LiDAR presisi tinggi yang dikembangkan secara independen oleh Hi-Cloud.Ini cukup hemat biaya dan memberikan kinerja yang stabil.

Proyek aplikasi PM-1500

1. Proyek model kota 3D: dapatkan tinggi bangunan melalui model 3D, dapatkan informasi bangunan melalui gambar miring dan foto tanah, lalu bangun database informasi bangunan.

2. Proyek pemetaan topografi:

• Persyaratan kepadatan titik lebih baik dari 16pt/m²;
• Persyaratan akurasi horizontal/vertikal: 5cm, memenuhi persyaratan survei dan pemetaan topografi 1:500.

3. Inspeksi proyek saluran transmisi 500kV DC: jalur proyek yang diperiksa adalah segmen saluran transmisi 500kV DC, termasuk 3 menara dasar dan 2 interval, dengan total panjang sekitar 0,8km.
