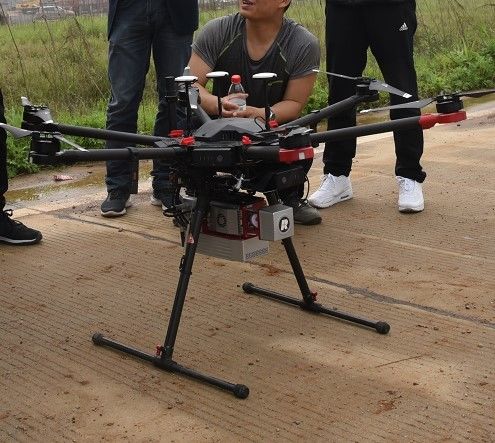

Sistem Pemetaan LiDAR Dengung ARS-200 Survei Topografi UAV 2.5kg

Sistem pemetaan UAV ARS-200 LiDAR dengan frekuensi 100000 poin/dtk dan akurasi 15mm dengan berat hanya 2,5kg

Sistem pemetaan UAV berbasis Riegl LiDAR ARS-200 dikembangkan, diintegrasikan dan dibangun oleh Wuhan Hi-Cloud Technology Co.,Ltd.Ini mengintegrasikan sensor seperti laser presisi tinggi, kamera definisi tinggi, GPS, navigasi inersia MEMS dan unit kontrol penyimpanan.

Melalui perangkat lunak pengolah data dan aplikasi yang dilengkapi, DSM, DEM, DOM, DLG dapat dihasilkan dengan cepat.Sistem ini memiliki keunggulan bobot yang ringan, transportasi yang nyaman, dan efisiensi pemrosesan hasil yang tinggi.ARS-200 banyak digunakan di berbagai bidang seperti pemetaan topografi, pemetaan darurat, survei jalan raya, inspeksi saluran listrik, penghitungan volume penggalian dan pengisian, survei terumbu pantai, survei dan pemetaan arkeologi, dan lain-lain.

Keuntungan Sistem:

• berat sistem hanya 2.5kg;
• akurasi absolut hingga 5cm;
• akurasi jangkauan hingga 15mm @ 150m;
• berlaku untuk Dengung, kendaraan terpasang dan mode ransel;
• sangat terintegrasi, dengan tingkat perlindungan lebih baik dari IP64;

Parameter Sistem:

• Rentang Pengukuran Maksimum: 330m @80%;290m @60%
• Rentang Pengukuran Minimum: 3m
• Akurasi Rentang: 15mm @ 150m
• Akurasi Pengulangan: 10mm @ 150m
• Maks.Frekuensi Poin Efektif: 100000 poin/dtk
• Jumlah maksimum gema yang diterima: 5
• FoV (dapat dipilih): 0~360 ° (60 ° ~ 90 ° mode udara)
• Frekuensi Pemindaian (dapat dipilih): 10~100 pemindaian/dtk
• Resolusi Sudut: 0,001°
• Akurasi Posisi (pasca-pemrosesan): Horizontal 0,01m; Ketinggian 0,02m
• Akurasi Orientasi (pasca-pemrosesan): Pos 0,012 °; Pitch / Roll 0,005 °
• Resolusi Kamera: 24MP
• Berat Kamera: <500g
• Akurasi Mutlak: horizontal <5cm; vertikal <5cm
• Berat: 2.5kg
• Penyimpanan: 256GB SSD
• Suhu Operasi: -10 ~ + 40
• Lingkungan Penyimpanan: -20 ~ + 50 ; Kelembaban < 85%
• Kelas Laser: Kelas1 (aman untuk mata)

Proyek Aplikasi:

Proyek survei jalan raya -- Sistem LiDAR UAV ARS-200

Tinjauan Proyek: Jalur utama proyek ini panjangnya sekitar 8 km.Daerah survei sebagian besar merupakan daerah pegunungan, dengan ketinggian rata-rata 600m.Sungai melintasi daerah survei, dan penurunan ketinggian di beberapa daerah cukup besar.Vegetasi di daerah survei rimbun, sebagian besar berupa hutan berdaun lebar yang selalu hijau dan semak belukar rendah.

Persyaratan Proyek: Tugas utama proyek ini adalah survei LiDAR udara dan pemrosesan titik awan di bagian tertentu jalan raya.Kesalahan kuadrat rata-rata ketinggian awan titik harus kurang dari 15 cm.

Kesulitan Proyek: Operasi survei dan pemetaan tradisional lebih berbahaya karena lalu lintas di jalan raya.Penerima GNSS sulit untuk menerima sinyal satelit karena vegetasi yang lebat dan penurunan ketinggian yang besar di daerah survei.

Solusi & Hasil: Sistem LiDAR udara ARS-200 diterapkan dalam proyek ini.Setelah dilakukan perhitungan trajectory, penggabungan point cloud dan proses pengolahan data lainnya, maka hasil point cloud adalah sebagai berikut:
