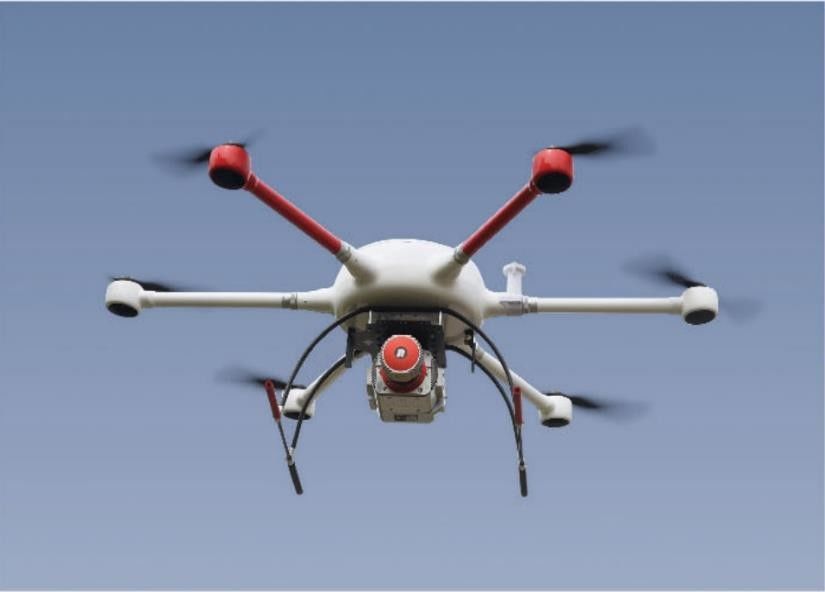

Multi Platform Sistem UAV LiDAR yang Sangat Terintegrasi ARS-1000 Pemindaian Jarak 920m

Sistem UAV LiDAR multi platform yang sangat terintegrasi ARS-1000 dengan jangkauan panjang 920m dan akurasi 15mm@150m

Sistem LiDAR UAV ARS-1000 mengintegrasikan sensor seperti laser presisi tinggi, kamera definisi tinggi, GPS, navigasi inersia MEMS, dan unit kontrol penyimpanan.Ini adalah sistem berbasis Riegl LiDAR yang dikembangkan dan dibangun oleh Hi-Cloud, yang secara serempak dapat memperoleh cloud titik laser 3D, data POS, dan data gambar.Ini mendukung mode operasi bebas stasiun pangkalan, melalui pemrosesan data yang dilengkapi dan perangkat lunak aplikasi, dengan cepat menghasilkan hasil sebagai DSM, DEM, DOM dan DLG.

Berdasarkan keunggulan bobot yang ringan, transportasi yang nyaman dan efisiensi pemrosesan hasil yang tinggi, sistem ini banyak digunakan di bidang aplikasi seperti pemetaan darurat, pemetaan topografi, inspeksi saluran listrik, survei jalan raya, survei terumbu pantai, perhitungan penggalian dan pengisian, survei arkeologi dan pemetaan dan sebagainya.

Spesifikasi Sistem LiDAR ARS-1000 UAV

• Rentang Pengukuran Maksimum: 920m @60%
• Rentang Pengukuran Minimum: 5m
• Akurasi Rentang: 15mm @ 150m
• Akurasi Pengulangan: 10mm @ 150m
• Maks.Frekuensi Poin Efektif: 500000 poin/dtk
• Perlengkapan Laser untuk Penyesuaian: 6 level
• Jumlah maksimum gema yang diterima: 4~15
• FoV (dapat dipilih): 0~330 ° (60 ° ~ 90 ° mode udara)
• Frekuensi Pemindaian (dapat dipilih): 10~200 pemindaian/dtk
• Resolusi Sudut: 0,001°

• Akurasi Posisi (pasca-pemrosesan): Horizontal 0,01m / Ketinggian 0,02m
• Akurasi Orientasi (pasca-pemrosesan): Pos 0,010° / Pitch/Roll 0,005 °

• Resolusi Kamera: 42.4MP
• Berat Kamera: <500g

• Kelas Laser: Kelas1 (aman untuk mata)
• Akurasi Mutlak: horizontal <5cm / vertikal <5cm
• Berat: 4.5kg
• Penyimpanan: 1TB SSD
• Tegangan Masukan: 20 ~ 30V
• Konsumsi Daya: <75W
• Suhu Operasi: -10 ~ + 40
• Lingkungan Penyimpanan: -20℃~+50℃ / Kelembaban < 85%

Keuntungan Utama Sistem LiDAR ARS-1000 UAV

• Sistem LiDAR UAV ARS-1000 mengadopsi arsitektur platform perangkat keras terintegrasi, yang mengintegrasikan sensor pemindaian laser 3D, sistem navigasi inersia, dan GPS ke dalam arsitektur platform.Volume dan berat yang lebih kecil membuat peralatan mudah dibawa dan dipasang.
• Platform terintegrasi yang tertanam membuat sistem lebih kuat dan stabil, dan meningkatkan akurasi sistem.
• Dengan mode kontrol nirkabel dari terminal seluler, status operasi sistem dapat dipantau dari jarak jauh, sehingga operator dapat memperoleh situasi operasi kapan saja.
• Sistem ini dapat beradaptasi dengan berbagai platform pembawa, seperti UAV multi rotor dan UAV sayap tetap VTOL.Selain itu, juga dapat beradaptasi dengan berbagai mode operasi seperti kendaraan terpasang dan mode ransel.
• Di bawah kondisi 60% reflektifitas objek tanah, sistem dapat memiliki rentang pengukuran maksimum 920m.Mengambil platform udara sebagai contoh, semakin tinggi jangkauannya, semakin tinggi UAV dapat memanjat, semakin besar area pengukuran, dan semakin banyak titik data cloud yang akan dikumpulkan.

Proyek survei jalan raya Sistem LiDAR UAV ARS-1000

Ulasan Proyek:

Medan daerah survei sangat kompleks, vegetasinya subur dan perbedaan ketinggiannya besar.Dua jalan raya perlu diukur, dengan total panjang sekitar 60 km.

Persyaratan dan kesulitan proyek:

Bertanggung jawab atas pengukuran penampang vertikal dan horizontal 100 meter (200 meter bandwidth) di kedua sisi garis tengah jalan sesuai dengan standar, spesifikasi teknis dan prosedur yang relevan, dan hasil keluaran harus sesuai dengan 1 :500 persyaratan pemetaan.

Karena pegunungan tinggi, jalan kasar, vegetasi subur dan lalu lintas padat di jalan raya, tugas survei lapangan berbahaya.

Solusi proyek:

Menurut situasi spesifik proyek, sistem ARS-1000 diadopsi untuk mengumpulkan data penerbangan di sepanjang jalan sesuai dengan ketinggian relatif 200m.
