Hi-Cloud, pemimpin teknologi pemindaian laser 3D.
 |
| Tempat asal: | Cina |
| Nama merek: | Hi-Cloud |
| Sertifikasi: | ISO, others upon the requests |
| Nomor model: | Sistem Pemetaan UAV PM-1500 |
| Kuantitas min Order: | 1 |
|---|---|
| Harga: | negotiable |
| Kemasan rincian: | Kasus Transportasi |
| Waktu pengiriman: | 20-30 hari kerja |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 15 set/bulan |
| Akurasi Rentang: | 5mm@50m | Jangkauan Maksimum: | 1500m@60% |
|---|---|---|---|
| Resolusi Sudut: | 0,001° | FoV: | 75 ° |
| PRR: | 100-2000Khz | Resolusi Kamera: | 42.4MP |
| Berat: | 4.4kg | Dimensi: | 293 × 165 × 164mm |
| Menyoroti: | Sistem Pemetaan UAV 1500m,Sistem Pemetaan UAV Terpadu,peralatan pemetaan lidar 1500m |
||

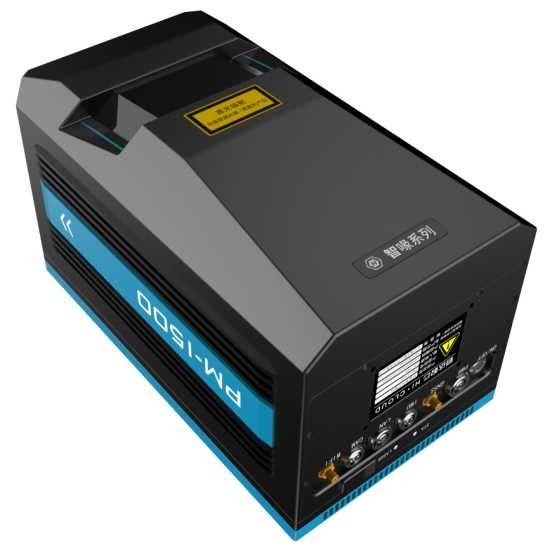

Akurasi 5mm@50m dan Sistem Pemetaan UAV terintegrasi jarak jauh 1500m PM-1500 dengan frekuensi tinggi 2 juta poin/dtk
Sistem Pemetaan UAV PM-1500, berdasarkan kerangka kerja teknologi inti generasi baru, adalah LiDAR udara domestik yang baru diluncurkan dengan frekuensi titik tinggi, frekuensi garis tinggi, presisi tinggi, dan integrasi tinggi.Komponen inti dari sistem ini adalah pemindai laser dengan fungsi teknologi multi-gema yang dikembangkan secara independen oleh Wuhan Hi-Cloud Technology Co.,Ltd.Pemindai laser presisi tinggi terintegrasi, POS presisi tinggi (GPS, IMU) dan sensor lainnya, didukung oleh teknologi sinkronisasi waktu dari hak kekayaan intelektual independen dan teknologi integrasi multi-sensor terintegrasi, dapat secara sinkron memperoleh titik laser 3D cloud dan data POS , dengan cepat menghasilkan DSM, DEM, dan DOM serta menghasilkan model DLG dan 3D melalui perangkat lunak aplikasi dan pemrosesan data yang lengkap.

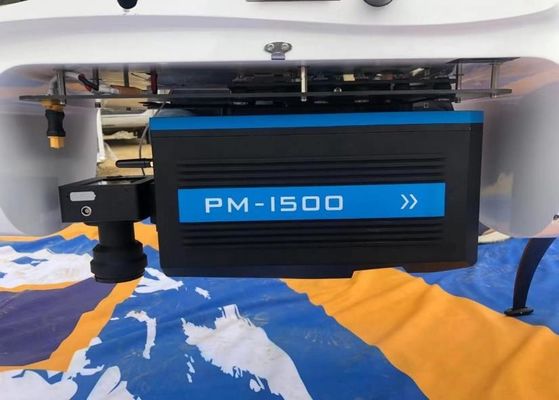

Ini dapat diterapkan pada UAV multi rotor, UAV sayap tetap VTOL, pesawat kecil, dan helikopter untuk mendapatkan data cloud titik laser presisi tinggi yang padat di darat pada platform seluler yang terbang cepat.Ini banyak digunakan dalam pemetaan tingkat survei, pemodelan 3D digital, survei dan pemetaan topografi, survei kadaster, survei lalu lintas, inspeksi saluran listrik, survei kehutanan, pemantauan bencana dan bidang lainnya.
Spesifikasi PM-1500
|
Barang-barang |
Indikator | Parameter |
| Pemindai Laser | Gelombang Band | Inframerah Dekat (Kelas 1) |
| PRR | 100-2000Khz | |
| Rentang Pengukuran Maksimum | 1000m @ 20% reflektifitas | |
| 1500m @ 60% reflektifitas | ||
| Akurasi Rentang | 5mm@50m | |
| Resolusi Sudut | 0,001° | |
| Kecepatan Pindai | 40-400 pemindaian/dtk | |
| FoV | 75 ° | |
| Sistem POS | Akurasi Posisi (pasca-pemrosesan) | Horisontal 0,01m |
| Ketinggian 0,02m | ||
| Akurasi Orientasi (pasca-pemrosesan) | Menuju 0,009° | |
| Pitch / Gulung 0,005 ° | ||
| Sistem Kamera | Resolusi Kamera | 42.4MP |
| Focal length | 28mm | |
| Kinerja Sistem | Dimensi | 293 × 165 × 164mm |
| Akurasi mutlak | mendatar <5cm | |
| vertikal <5cm | ||
| Berat | 4.4kg | |
|
Multi Gema |
4 kali | |
| Suhu dan Kelembaban | Operasi: -40 ~ 60 , Kelembaban 85% | |
| Penyimpanan: -45℃~70, Kelembaban 85% |
Fitur PM-1500
1. Presisi tinggi:Akurasi jangkauan sistem pemetaan UAV PM-1500 dapat mencapai 5mm@50m, dan akurasi komprehensif sistem lebih baik dari 5cm, memenuhi berbagai skenario aplikasi presisi tinggi.
2. Jarak jauh: Jangkauan maksimum dapat mencapai 1500m@60%.Jangkauan yang sangat panjang sangat memastikan keselamatan operasi di lingkungan fluktuasi topografi yang besar dan memungkinkan sistem untuk membawa platform penerbangan dengan ketinggian penerbangan yang lebih tinggi dan kecepatan yang lebih cepat, menetapkan sabuk penerbangan yang lebih lebar, dan mengumpulkan lebih banyak data titik cloud pada saat yang bersamaan.
3. Frekuensi tinggi: Frekuensi dapat mencapai2 juta poin per detik.Frekuensi tinggi ini membuat data titik awan lebih halus dan dapat lebih benar-benar mencerminkan bentuk lahan daerah survei, daripada menyesuaikan koordinat objek tanah.Selain itu, peralatan LiDAR frekuensi tinggi dapat dilengkapi dengan UAV dengan kecepatan jelajah yang lebih cepat, yang dapat meningkatkan efisiensi operasi.
4. Multi gema: Sistem pemetaan UAV PM-1500 dapat memperoleh hingga 4 sinyal gema.Sensor pemindaian laser dalam sistem memancarkan pulsa laser untuk menembus celah vegetasi dan mencapai tanah, sehingga dapat memperoleh informasi medan di bawah vegetasi.
5. Integrasi: Ini sangat mengintegrasikan sensor seperti pemindai laser, GPS, IMU dan kamera survei udara, dll. Sangat cocok untuk multi platform seperti UAV sayap tetap VTOL, UAV multi rotor dan helikopter.
6. Ringan: Berat keseluruhan sistem kurang dari 4.4kg. Dapat dengan mudah dibawa oleh individu, baik dengan pesawat atau kereta api berkecepatan tinggi.
7. Hemat biaya: Sistem pemetaan UAV PM-1500 dikembangkan secara independen oleh Hi-Cloud.Ini memiliki karakteristik sebagai jarak jauh, frekuensi titik tinggi, presisi tinggi, kinerja keseluruhan yang stabil, harga yang adil dan murah hati dan super hemat biaya.
Proyek praktis oleh PM-1500
Pemeriksaan saluran transmisi DC 500kV
Tinjauan proyek: Jalur proyek yang diperiksa adalah segmen saluran transmisi 500kV DC, termasuk 3 menara dasar dan 2 interval, dengan panjang total sekitar 0,8 km. Saluran transmisi di bagian ini dialiri listrik, dengan medan bergelombang, tutupan vegetasi, kaya tipe geomorfik, intervisibilitas yang baik antara menara, dan jalan dapat mencapai di bawah menara.
Persyaratan proyek: Analisis status titik bahaya/Analisis prediktif titik bahaya/Analisis kuantitatif status komponen
Solusi: Sistem pemetaan UAV PM-1500 digunakan untuk akuisisi data.DSM/DEM akan dibuat dengan cepat untuk produksi model DLG dan 3D.
Hasil:
