Hi-Cloud, pemimpin teknologi pemindaian laser 3D.
 |
| Tempat asal: | Cina |
| Nama merek: | Hi-Cloud |
| Sertifikasi: | ISO, others upon the requests |
| Nomor model: | Sistem Pemetaan UAV ARS-1000 |
| Kuantitas min Order: | 1 |
|---|---|
| Harga: | negotiable |
| Kemasan rincian: | Kasus Transportasi |
| Waktu pengiriman: | 10 hari kerja |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 5 set/bulan |
| Jarak pengukuran: | 5m ~ 920m | Ketepatan: | 15mm @ 150m |
|---|---|---|---|
| Suhu Operasi: | -10℃~+40℃ | Lingkungan Penyimpanan: | -20℃~+50℃ ; -20℃~+50℃ ; Humidity < 85% Kelembaban < 85% |
| FoV dapat dipilih: | 0~330 ° <60 ° ~ 90 ° mode udara> | Resolusi Sudut: | 0,001° |
| Kelas Laser: | Kelas 1 (aman untuk mata) | Berat: | 4,5kg |
| Menyoroti: | Sistem Pemetaan UAV 920m,Sistem Pemetaan UAV 4,5kg |
||

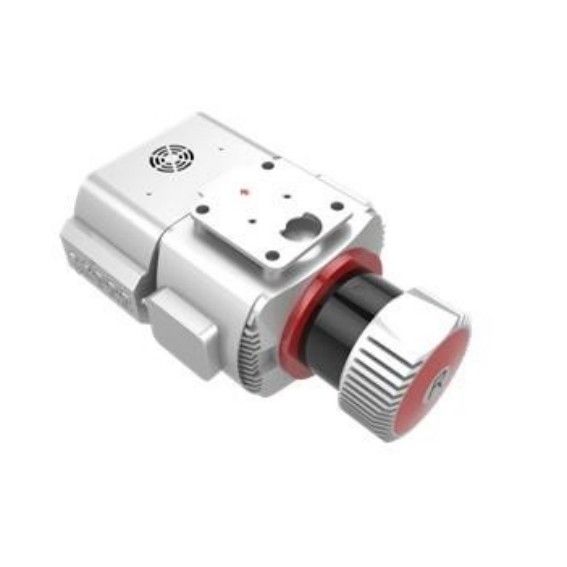

920m jarak jauh stabilitas kuat integrasi tinggi Sistem Pemetaan UAV ARS-1000 dengan akurasi 15mm @ 150m
Sistem Pemetaan UAV ARS-1000 adalah sistem berbasis LiDAR Riegl.Ini dikembangkan dan dibangun oleh Wuhan Hi-Cloud Technology Co., Ltd. Sistem ini mengintegrasikan berbagai sensor seperti laser presisi tinggi, kamera definisi tinggi, GPS, navigasi inersia MEMS dan unit kontrol penyimpanan, dll. Ini dapat secara serempak memperoleh laser 3D point cloud, data POS dan data gambar.
DSM, DEM, DOM, DLG dapat dihasilkan dengan cepat melalui perangkat lunak aplikasi dan pemrosesan data yang dilengkapi.Dengan keunggulan bobot yang ringan, transportasi yang nyaman dan efisiensi pemrosesan hasil yang tinggi, sistem ini banyak digunakan di berbagai bidang aplikasi seperti pemetaan darurat, pemetaan topografi, inspeksi saluran listrik, survei jalan raya, penghitungan volume penggalian dan pengisian, survei terumbu pantai , survei dan pemetaan arkeologi dan sebagainya.
Fitur utama Sistem Pemetaan UAV ARS-1000
1. Integrasi.Sistem pemetaan UAV ARS-1000 mengintegrasikan sensor pemindaian laser 3D, sistem navigasi inersia, dan GPS ke dalam arsitektur platform perangkat keras terintegrasi.Volume dan berat yang lebih kecil membuat peralatan mudah dibawa dan dipasang.
2. Stabilitas yang kuat.Platform terintegrasi yang tertanam membuat sistem lebih kuat dan stabil, dan meningkatkan akurasi sistem.
3. Pemantauan waktu nyata.Sistem ini dilengkapi dengan stasiun radio transmisi data jarak jauh dan berkecepatan tinggi.Status pengoperasian sistem dapat dipantau dari jarak jauh, sehingga operator dapat mengetahui situasi pengoperasian kapan saja.
4. Rentang pengukuran yang panjang.Di bawah kondisi 60% reflektifitas objek tanah, peralatan dapat memiliki rentang pengukuran maksimum 920m.
5. Multi platform.Karena volume yang lebih kecil dan integrasi terintegrasi, sistem dapat beradaptasi dengan berbagai platform pembawa, seperti UAV multi rotor, UAV sayap tetap VTOL, dan juga dapat beradaptasi dengan berbagai mode operasi seperti mode kendaraan terpasang dan ransel.
Spesifikasi Sistem Pemetaan UAV ARS-1000
1. Kinerja sistem
| Akurasi mutlak |
mendatar <5cm vertikal <5cm |
| Berat | 4,5kg |
| Penyimpanan | 1TB SSD |
| Tegangan Masukan | 20 ~ 30V |
| Konsumsi daya | <75W |
| Suhu Operasi | -10℃~+40℃ |
| Lingkungan Penyimpanan | -20℃~+50℃ Kelembaban < 85% |
| Kelas Laser | Kelas1 (mata aman) |
2. Pemindai Laser
| Rentang Pengukuran Maksimum | 920m @60% |
| Rentang Pengukuran Minimum | 5m |
| Akurasi Rentang | 15mm @150m |
| Akurasi Pengulangan | 10mm @150m |
| Maks.Frekuensi Titik Efektif | 500000 poin/dtk |
| Perlengkapan Laser untuk Penyesuaian | 6 level |
| Jumlah maksimum gema yang diterima | 4~15 |
| FoV (dapat dipilih) | 0~330 ° 60 ° ~ 90 ° mode udara |
| Frekuensi Pemindaian (dapat dipilih) | 10~200 pemindaian/dtk |
| Resolusi Sudut | 0,001° |
3. Sistem POS
| Akurasi Posisi (pasca-pemrosesan) | Horisontal 0,01m Ketinggian 0,02m |
| Akurasi Orientasi (pasca-pemrosesan) | Menuju 0,010 ° Pitch / Gulung 0,005 ° |
| Resolusi Kamera | 42.4MP |
| Berat Kamera | <500g |
Penerapan Sistem Pemetaan UAV ARS-1000
Proyek survei jalan raya
Gambaran:
Medan daerah survei sangat kompleks, vegetasinya subur dan perbedaan ketinggiannya besar.Dua jalan raya perlu diukur, dengan total panjang sekitar 60 km.
Persyaratan:
Bertanggung jawab atas pengukuran penampang vertikal dan horizontal 100 meter (200 meter bandwidth) di kedua sisi garis tengah jalan sesuai dengan standar, spesifikasi teknis dan prosedur yang relevan, dan hasil keluaran harus sesuai dengan 1 :500 persyaratan pemetaan.
Kesulitan:
Karena pegunungan tinggi, jalan kasar, vegetasi subur dan lalu lintas padat di jalan raya, tugas survei lapangan berbahaya.
Larutan:
Menurut situasi spesifik proyek, sistem ARS-1000 diadopsi untuk mengumpulkan data penerbangan di sepanjang jalan sesuai dengan ketinggian relatif 200m.
