Hi-Cloud, pemimpin teknologi pemindaian laser 3D.
 |
| Tempat asal: | Cina |
| Nama merek: | Hi-Cloud |
| Sertifikasi: | ISO, others upon the requests |
| Nomor model: | Sistem Pemetaan UAV ARS-200 |
| Kuantitas min Order: | 1 |
|---|---|
| Harga: | negotiable |
| Kemasan rincian: | Kasus Transportasi |
| Waktu pengiriman: | 20-30 hari kerja |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 10 set/bulan |
| Jarak pengukuran: | 3 hingga 330 meter | FoV: | 60 ° ~ 90 ° |
|---|---|---|---|
| Akurasi Rentang: | 15mm @150m | Akurasi Pengulangan: | 10mm @150m |
| Suhu Operasi: | -10℃~+40℃ | Multi Gema: | 5 kali |
| Menyoroti: | Sistem Pemetaan UAV LiDAR,Sistem Pemetaan UAV 15mm,sistem pemetaan lidar 15mm |
||
Sistem pemetaan multi platform ARS-200 LiDAR dengan akurasi tinggi 15mm dan frekuensi tinggi 100000 poin/dtk

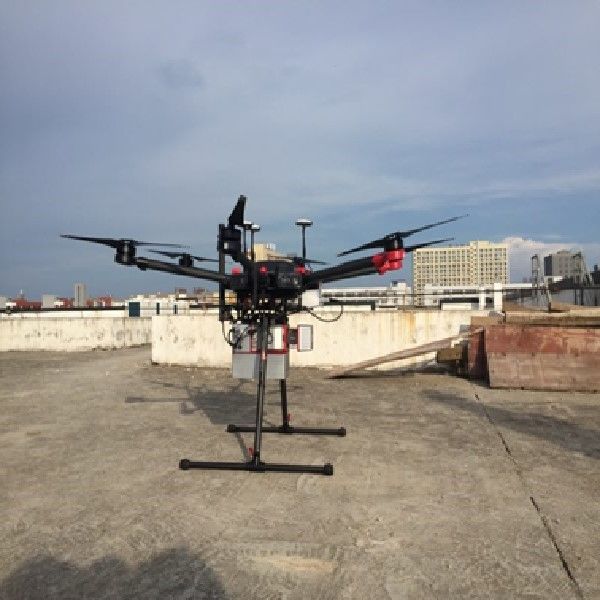

Sistem pemetaan ARS-200 adalah LiDAR udara yang dapat dipasang pada multi platform, seperti UAV multi rotor, kendaraan, dan ransel.Ini adalah sistem berbasis Riegl LiDAR yang dikembangkan dan dibangun oleh Hi-Cloud.Seluruh sistem terintegrasi terdiri dari sensor yang berbeda seperti laser presisi tinggi, kamera definisi tinggi, GPS, navigasi inersia MEMS dan unit kontrol penyimpanan.Dengan teknologi sinkronisasi waktu Hi-Cloud, sistem ARS-200 secara serempak memperoleh cloud titik laser 3D, data POS, dan data gambar.
Fitur utama dari sistem:
Saya.Ini mendukung berbagai platform operator.Menurut arah industri yang berbeda dan skenario aplikasi, dapat digunakan dengan UAV, mobil dan ransel.
ii.Setiap platform dilengkapi dengan desain struktur pemasangan cepat yang sesuai, yang dapat mewujudkan pemasangan cepat bebas sekrup, sangat mengurangi waktu pemasangan dan pemasangan di lokasi, dan satu orang dapat dengan cepat memasang tanpa alat apa pun.
aku aku aku.Tingkat tahan air dan tahan debu dari sistem lebih baik dari IP64.Di bawah lingkungan kerja normal, tidak ada masuknya debu dan kondensasi kelembaban di dalam tubuh, dan peralatan dapat beroperasi secara normal.
iv.Peralatannya ringan dan kompak, dengan berat hanya 2,5kg.Peralatan ringan.
Berdasarkan fitur dan keunggulannya, sistem pemetaan UAV ARS-200 dapat digunakan secara luas dalam pemetaan darurat, pemetaan topografi, inspeksi saluran listrik, survei jalan raya, survei terumbu pantai, perhitungan penggalian dan penimbunan, survei dan pemetaan arkeologi dan bidang lainnya.
Spesifikasi sistem pemetaan UAV ARS-200
| Barang-barang | Indikator | Parameter |
|
Kinerja Sistem |
Akurasi mutlak |
mendatar <5cm vertikal<5cm |
| Berat | 2.5kg | |
| Penyimpanan | 256GB SSD | |
| Suhu Operasi |
-10℃~+40℃ |
|
| Lingkungan Penyimpanan | -20℃~+50℃ Kelembaban < 85% |
|
| Kelas Laser | Kelas1 (aman mata) | |
| Pemindai Laser | Rentang Pengukuran Maksimum | 330m @80% 290m @60% |
| Rentang Pengukuran Minimum | 3m | |
| Akurasi Rentang | 15mm @150m | |
| Akurasi Pengulangan | 10mm @150m | |
| Maks.Frekuensi Titik Efektif | 100000 poin/dtk | |
| Jumlah maksimum gema yang diterima | 5 | |
| FoV (dapat dipilih) | 0~360 ° 60 ° ~ 90 ° mode udara |
|
| Frekuensi Pemindaian (dapat dipilih) | 10~100 pemindaian/dtk | |
| Resolusi Sudut | 0,001° | |
| Sistem POS | Akurasi Posisi (pasca-pemrosesan) | Horisontal 0,01m Ketinggian 0,02m |
| Akurasi Orientasi (pasca-pemrosesan) | Menuju 0,012° Pitch / Gulung 0,005 ° |
|
| Sistem Kamera | Resolusi Kamera | 24MP |
| Berat Kamera | <500g |
Jalur utama proyek ini sepanjang sekitar 8 km.Daerah survei sebagian besar merupakan daerah pegunungan, dengan ketinggian rata-rata 600m.Sungai melintasi daerah survei, dan penurunan ketinggian di beberapa daerah cukup besar.Vegetasi di daerah survei rimbun, sebagian besar berupa hutan berdaun lebar yang selalu hijau dan semak belukar rendah.
Tugas utama proyek ini adalah survei LiDAR udara dan pemrosesan point cloud di bagian tertentu jalan raya.Kesalahan kuadrat rata-rata ketinggian awan titik harus kurang dari 15 cm.
Operasi survei dan pemetaan tradisional lebih berbahaya karena lalu lintas di jalan raya.Penerima GNSS sulit untuk menerima sinyal satelit karena vegetasi yang lebat dan penurunan ketinggian yang besar di daerah survei.
Sistem pemetaan UAV ARS-200 diterapkan dalam proyek ini.Setelah dilakukan perhitungan trajectory, penggabungan point cloud dan proses pengolahan data lainnya, maka hasil point cloud adalah sebagai berikut:
