4.5kg Sistem Pemetaan UAV topografi Multi Platform ARS-1000L UAV Aerial Survey

Detail produk:

Tempat asal:	Cina
Nama merek:	Hi-Cloud
Sertifikasi:	ISO, others upon the requests
Nomor model:	Sistem Pemetaan UAV ARS-1000L

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1
Harga:	negotiable
Kemasan rincian:	Kasus Transportasi
Waktu pengiriman:	10 hari kerja
Syarat-syarat pembayaran:	T/T
Menyediakan kemampuan:	10 set/bulan

Kontak

Detil Deskripsi produk

Berat:	4,5kg	Penyimpanan:	1TB SSD
Rentang Maksimum:	1350m @60%	Akurasi Rentang:	15mm @150m
FoV dapat dipilih:	0~330 ° dengan mode udara 60 ° ~ 90 °	Resolusi Sudut:	0,001°
Suhu Operasi:	-10℃~+40℃	Lingkungan Penyimpanan:	-20℃~+50℃; -20℃~+50℃; Humidity < 85% Kelembaban < 85%
Menyoroti:	Sistem Pemetaan UAV Topografi , Sistem Pemetaan UAV Udara , Survei Udara UAV 4

Rentang 4,5kg keamanan tinggi 1350m@60% multi platform Sistem Pemetaan UAV ARS-1000L dengan akurasi 15mm@150m

Berdasarkan Riegl LiDAR, Sistem Pemetaan UAV ARS-1000L dikembangkan dan dibangun oleh Hi-Cloud.Ini adalah sistem yang sangat terintegrasi dengan modul laser presisi tinggi, kamera definisi tinggi, GPS, navigasi inersia MEMS dan unit kontrol penyimpanan.Dengan keunggulan kinerja yang kuat, volume ringan, pemasangan yang mudah dan pengoperasian yang sederhana, telah diakui oleh sebagian besar pengguna dan banyak digunakan dalam pemetaan darurat, pemetaan topografi, inspeksi saluran listrik, survei jalan raya, survei terumbu pantai, penggalian dan volume pengisian. perhitungan, survei arkeologi dan pemetaan dan bidang lainnya.

Spesifikasi Sistem Pemetaan UAV ARS-1000L

1. Kinerja sistem

Indikator	Parameter
Akurasi mutlak	mendatar <5cm vertikal <5cm
Berat	4,5kg
Penyimpanan	1TB SSD
Tegangan Masukan	20 ~ 30V
Konsumsi daya	<75W
Suhu Operasi	-10℃~+40℃
Lingkungan Penyimpanan	-20℃~+50℃ Kelembaban < 85%
Kelas Laser	Kelas1 (mata aman)

2. Pemindai laser

Indikator	Parameter
Rentang Pengukuran Maksimum	1350m @60%
Rentang Pengukuran Minimum	5m
Akurasi Rentang	15mm @150m
Akurasi Pengulangan	10mm @150m
Maks.Frekuensi Titik Efektif	750000 poin/dtk
Perlengkapan Laser untuk Penyesuaian	6 level
Jumlah maksimum gema yang diterima	4~15
FoV (dapat dipilih)	0~330 ° 60 ° ~ 90 ° mode udara
Frekuensi Pemindaian (dapat dipilih)	10~200 pemindaian/dtk
Resolusi Sudut	0,001°

3. Sistem POS

Indikator	Parameter
Akurasi Posisi (pasca-pemrosesan)	Horisontal 0,01m Ketinggian 0,02m
Akurasi Orientasi (pasca-pemrosesan)	Menuju 0,010 ° Pitch / Gulung 0,005 °

4. Sistem kamera

Indikator	Parameter
Resolusi Kamera	42.4MP
Berat Kamera	<500g

Fitur Sistem Pemetaan UAV ARS-1000L

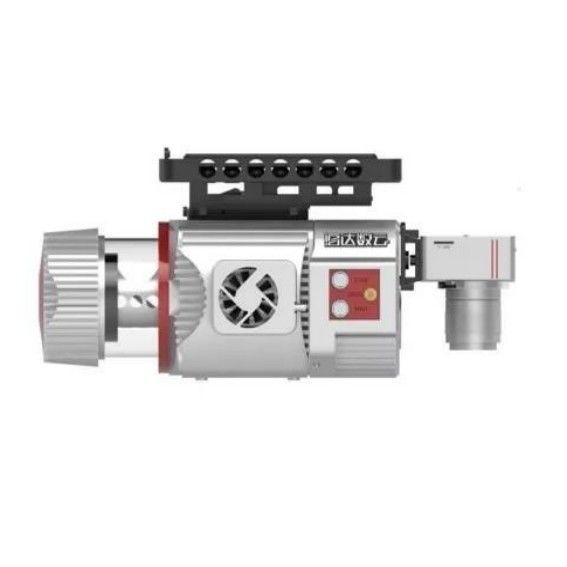

1. Sistem mengintegrasikan pemindai laser 3D, modul POS, dan kipas ke dalam arsitektur perangkat keras, yang tidak hanya meningkatkan kinerja dan stabilitas sistem secara keseluruhan, tetapi juga memampatkan volume secara ekstrem, dan berat keseluruhan kurang dari 4,5kg .

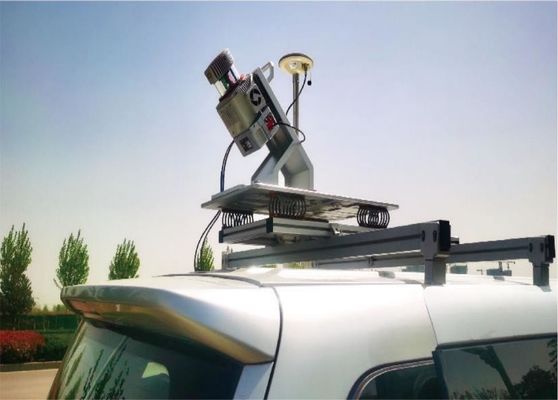

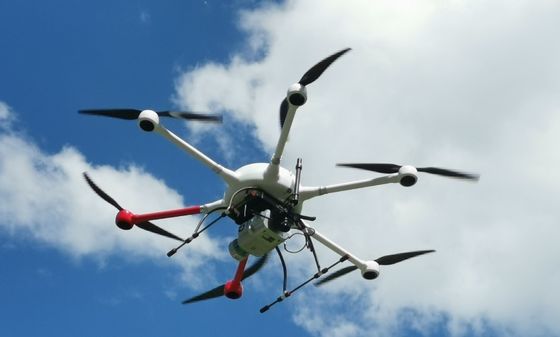

2. Volume dan berat sistem yang kecil memungkinkannya untuk dibawa dengan baik di berbagai platform pembawa.Ini tidak hanya cocok untuk UAV multi rotor utama dan UAV sayap tetap VTOL, tetapi juga dapat dipasang pada platform kendaraan dan ransel untuk operasi.Baik dalam mode udara, kendaraan atau ransel, sistem ini dilengkapi dengan firmware instalasi yang sesuai untuk memenuhi instalasi dan penyebaran yang cepat di lokasi operasi.

3. Seluruh sistem mengadopsi desain struktur geser cepat, dan tidak ada celah antara rak dan sistem, yang menjamin stabilitas dan keandalan peralatan.Tidak perlu sekrup selama pemasangan, yang meningkatkan waktu pemasangan di tempat.Selain itu, sistem ini juga menyediakan selongsong pelindung anti-tabrakan ringan berpemilik untuk memberikan perlindungan fisik tertentu untuk peralatan dan mengurangi kerusakan yang tidak perlu pada peralatan di beberapa lingkungan yang keras dan keadaan darurat.Lebih jauh lagi, modul pencegahan kerugian bersifat opsional.Setelah UAV hilang, posisi peralatan juga dapat ditemukan untuk memudahkan pencarian peralatan.

4. Jangkauan maksimum sistem LiDAR adalah 1350m, dan sistem dapat beroperasi secara normal bahkan di lingkungan dengan penurunan medan yang besar.Pengukuran jarak jauh juga dapat meningkatkan efisiensi akuisisi peralatan dan mengumpulkan lebih banyak data titik cloud secara bersamaan.

5. Frekuensi emisi laser sistem adalah 750000 poin per detik.Frekuensi titik yang lebih tinggi berarti dapat lebih mencerminkan bentuk lahan di daerah survei dan memperoleh data awan titik yang lebih baik.Selain itu, peralatan LiDAR frekuensi tinggi dapat dilengkapi dengan UAV dengan kecepatan jelajah yang lebih cepat.Pada saat yang sama, lebih banyak data dapat diperoleh, yang meningkatkan efisiensi akuisisi data.

6. Akurasi absolut sistem lebih baik dari 5cm, yang memenuhi kebutuhan sebagian besar skenario aplikasi.Di bawah rentang pengukuran 150m, akurasi rentang lebih baik dari 15mm.

Proyek aplikasi praktis Sistem Pemetaan UAV ARS-1000L

Survei ladang angin di daerah pegunungan

Gambaran

Daerah survei sebagian besar merupakan daerah pegunungan.Ketinggian rata-rata di area survei ladang angin adalah tinggi, dan penurunan ketinggian di beberapa area area pengukuran lebih dari 300 meter.Seluruh ladang angin mencakup area seluas sekitar 12 kilometer persegi.Vegetasinya merupakan hutan subtropis yang selalu hijau dan berdaun lebar, dengan tingkat tutupan vegetasi yang besar dan jenis yang beragam.

Kesulitan

Medan area survei rumit, perbedaan ketinggian besar, lalu lintas tidak nyaman, lingkungan iklim buruk.Terdapat beberapa turbin angin dengan ketinggian lebih dari 100 meter di daerah survei, sehingga sulit untuk merancang rute.Garis pandang terhalang secara serius, dan sulit untuk menemukan titik lepas landas.

Larutan

Proyek ini mengadopsi sistem pengukuran laser udara ARS-1000L.Tiga titik lepas landas dan pendaratan dipilih di seluruh area survei dengan total tujuh sorti.
