Survei LiDAR Lintas Udara Multi Echo Rentang PM-1500 Survei Hidrografi LiDAR 1500m

Detail produk:

Tempat asal:	Cina
Nama merek:	Hi-Cloud
Sertifikasi:	ISO, others upon the requests
Nomor model:	Sistem Survei LiDAR Lintas Udara PM-1500

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1
Harga:	negotiable
Kemasan rincian:	Kasus Transportasi
Waktu pengiriman:	20-30 hari kerja
Syarat-syarat pembayaran:	T/T
Menyediakan kemampuan:	15 set/bulan

Kontak

Detil Deskripsi produk

Jangkauan:	1500m @ 60% reflektifitas	Ketepatan:	5mm@50m
Resolusi Sudut:	0,001°	FoV:	75 °
PRR:	100-2000Khz	Gelombang Band:	Inframerah Dekat (Kelas 1)
Multi Gema:	4 kali	Suhu Operasi:	-40℃~60℃
Menyoroti:	Survei LiDAR Lintasan Udara 1500m , Survei LiDAR Lintas Udara Multi Gema , survei hidrografik Lidar Multi Gema

4 kali multi gema presisi tinggi akurasi 5mm@50m Sistem Survei LiDAR Lintas Udara PM-1500 dengan jarak jauh 1500m

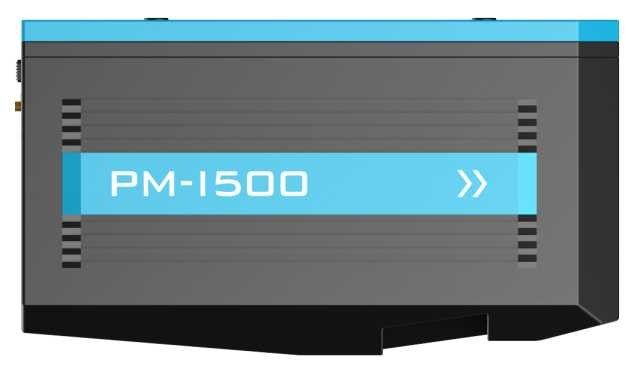

Sistem survei LiDAR udara PM-1500, berdasarkan generasi baru kerangka teknologi inti, adalah LiDAR udara yang baru diluncurkan dengan frekuensi titik tinggi, frekuensi pemindaian tinggi, presisi tinggi, dan integrasi yang erat. Komponen inti dari sistem ini adalah pemindai laser dengan fungsi teknologi multi-gema yang dikembangkan secara independen oleh Hi-Cloud.Hal ini dapat diterapkan untuk multi rotor UAV, VTOL fixed wing UAV, pesawat kecil dan helikopter.Ini mengintegrasikan modul navigasi inersia presisi tinggi dan kamera survei udara, secara serempak dapat memperoleh cloud titik laser 3D dan data POS, dengan cepat menghasilkan DSM, DEM dan DOM dan menghasilkan model DLG dan 3D melalui rangkaian lengkap pemrosesan data dan perangkat lunak aplikasi.

Bidang aplikasi sistem survei LiDAR udara PM-1500

Survei dan pemetaan dasar baru/Pemodelan 3D Digital/Survei dan pemetaan topografi/survei Kadastral/Survei lalu lintas/Pemeriksaan saluran listrik/survei Kehutanan/Pemantauan bencana/dll...

Keuntungan utama dari sistem survei LiDAR udara PM-1500

Saya.Integrasi: Sistem survei LiDAR udara PM-1500 sangat mengintegrasikan sensor seperti pemindai laser, GPS, IMU dan kamera survei udara, dll. Ringan dan mudah dipasang, cocok untuk multi platform seperti VTOL fixed wing UAV, multi rotor UAV dan helikopter.

ii.Ringan: Berat keseluruhan sistem survei LiDAR udara PM-1500 kurang dari 4,4 kg.Bahkan jika Anda pergi bekerja dengan UAV dan aksesori lainnya, kendaraan biasa dapat memuat semuanya, yang sangat nyaman.

aku aku aku.Jarak jauh: Sistem survei LiDAR udara PM-1500 jarak sangat panjang 1500 meter sangat memastikan keselamatan operasi di lingkungan fluktuasi topografi yang besar, dan meningkatkan efisiensi perolehan titik cloud.

iv.Frekuensi tinggi: Frekuensi super tinggi hingga 2 juta titik per detik dari sistem survei LiDAR udara PM-1500 membuat data awan titik lebih disempurnakan dan benar-benar dapat mencerminkan bentuk lahan area survei.

v. Presisi tinggi: Akurasi rentang sistem survei LiDAR udara PM-1500 dapat mencapai 5mm@50m, dan akurasi komprehensif sistem lebih baik dari 5cm, memenuhi berbagai skenario aplikasi presisi tinggi.

vi.Multi gema: Sistem survei LiDAR udara PM-1500 dapat memperoleh hingga 4 sinyal gema, dan dapat menembus pepohonan dan memberi umpan balik informasi permukaan paling nyata bahkan di area bervegetasi padat.

vii.Hemat biaya: Sistem survei LiDAR udara PM-1500 adalah generasi baru sistem unggulan LiDAR udara presisi tinggi yang dikembangkan secara independen oleh Hi-Cloud.Dengan kinerja keseluruhan yang stabil, ini cukup hemat biaya.

Parameter utama sistem survei LiDAR udara PM-1500

Saya.Pemindai laser

Barang-barang	Indikator	Parameter
Pemindai Laser	Gelombang Band	Inframerah Dekat (Kelas 1)
	PRR	100-2000Khz
	Rentang Pengukuran Maksimum	1000m @ 20% reflektifitas
	Rentang Pengukuran Maksimum	1500m @ 60% reflektifitas
	Akurasi Rentang	5mm@50m
	Resolusi Sudut	0,001°
	Kecepatan Pindai	40-400 pemindaian/dtk
	FoV	75 °

ii.Sistem kamera

Barang-barang	Indikator	Parameter
Kamera	Resolusi Kamera	42.4MP
Kamera	Focal length	28mm

aku aku aku.sistem POS

Barang-barang	Indikator	Parameter
Sistem POS	Akurasi Posisi (pasca-pemrosesan)	Horisontal 0,01m
		Ketinggian 0,02m
	Akurasi Orientasi (pasca-pemrosesan)	Menuju 0,009°
		Pitch / Gulung 0,005 °

iv.Kinerja sistem

Barang-barang	Indikator	Parameter
Kinerja Sistem	Dimensi	293 × 165 × 164mm
	Akurasi mutlak	mendatar <5cm
	Akurasi mutlak	vertikal <5cm
	Berat	4.4kg
	Multi Gema	4 kali
	Suhu dan Kelembaban	Operasi: -40 ~ 60 , Kelembaban 85%
	Suhu dan Kelembaban	Penyimpanan: -45℃~70, Kelembaban 85%

Proyek aplikasi sistem survei LiDAR udara PM-1500

Survei topografi

Daerah survei sebagian besar merupakan dataran datar dengan undulasi kecil dan perbedaan ketinggian maksimum 20 meter.Ada jalan utama di daerah survei, dengan lebih banyak vegetasi dan beberapa daerah padat penduduk.

Persyaratan akurasi:

Persyaratan kepadatan titik lebih baik dari 16pt/m²;
Persyaratan akurasi horizontal/vertikal: 5cm, memenuhi persyaratan survei dan pemetaan topografi 1:500

Kesulitan proyek:

Medan yang kompleks: Area survei memiliki vegetasi yang lebat, dan survei serta pemetaan tradisional tidak dapat secara efisien memperoleh data ketinggian yang akurat di area survei;
Waktu yang ketat: Dibutuhkan waktu 3 hari untuk menyelesaikan pendataan dan keluaran data hasil wilayah survei;
Transportasi yang sulit: Kondisi jalan di daerah survei rumit, dan transportasi peralatan survei dan pemetaan tradisional memakan waktu dan tenaga;
Epidemi: Ada banyak penduduk di desa, dan manajemen kontrol tertutup yang ketat selama epidemi membawa tantangan tertentu pada pengumpulan data lapangan.

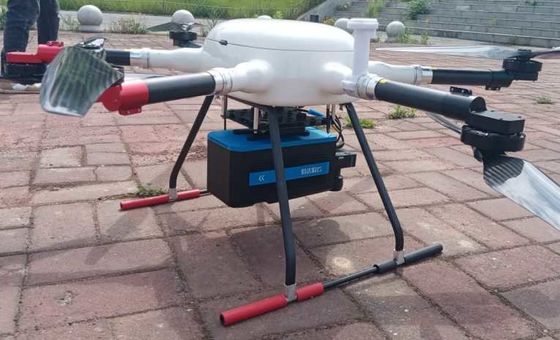

Instrumen dan peralatan utama yang diinvestasikan dalam proyek ini adalah sistem survei LiDAR udara PM-1500, platform UAV multi-rotor L150, penerima Hi-Target IRTK2, dan kendaraan off-road perkotaan.
