Hi-Cloud, pemimpin teknologi pemindaian laser 3D.
 |
| Tempat asal: | Cina |
| Nama merek: | Hi-Cloud |
| Sertifikasi: | ISO, others upon the requests |
| Nomor model: | Survei LiDAR Lintas Udara ARS-1000L |
| Kuantitas min Order: | 1 |
|---|---|
| Harga: | negotiable |
| Kemasan rincian: | Kasus Transportasi |
| Waktu pengiriman: | 10 hari kerja |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 10 set/bulan |
| Jarak pengukuran: | 5m ~ 1350m | Ketepatan: | 15mm @ 150m |
|---|---|---|---|
| Jumlah maksimum gema yang diterima: | 4~15 | FoV dapat dipilih: | 0~330 ° (60 ° ~ 90 ° mode udara) |
| Kelas Laser: | Kelas 1 aman untuk mata） | Suhu Operasi: | -10℃~+40℃ |
| Menyoroti: | Survei LiDAR Lintas Udara Terpadu,Survei LiDAR Lintas Udara Jarak Jauh,survei Dengung jarak jauh lidar |
||

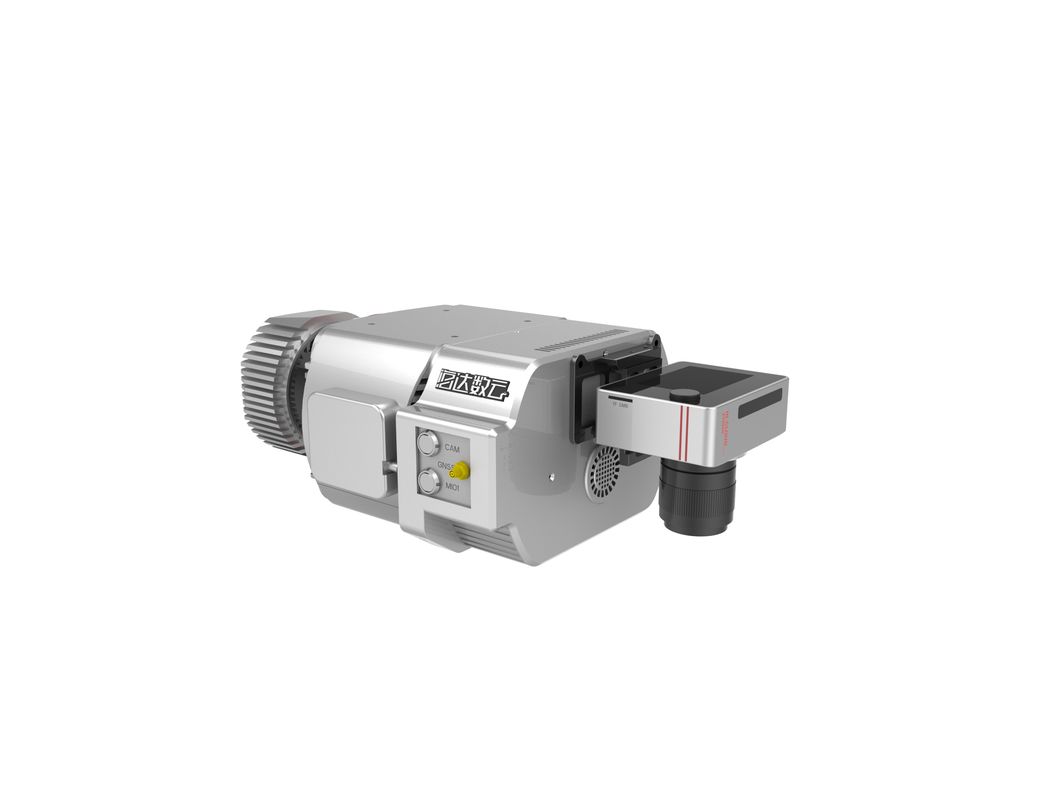

Sistem survei LiDAR udara terintegrasi frekuensi tinggi presisi tinggi ARS-1000L dengan akurasi 15mm@150m dan jangkauan 1350m

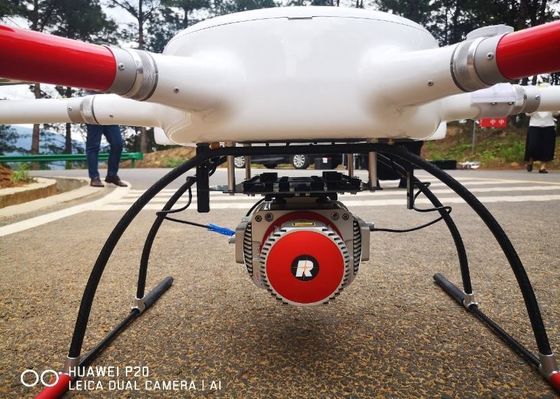

Sistem survei LiDAR udara ARS-1000L adalah sistem berbasis LiDAR Riegl dan menggunakan UAV atau platform lain sebagai pembawa.Ini dikembangkan dan dibangun oleh Wuhan Hi-Cloud Technology Co., Ltd. Setelah beberapa tahun peningkatan berulang terus menerus, kinerja sistem lebih kuat, volume lebih ringan, pemasangan lebih nyaman dan operasi lebih sederhana. Telah diakui oleh sebagian besar pengguna.
Ini mengintegrasikan sensor seperti laser presisi tinggi, kamera definisi tinggi, GPS, navigasi inersia MEMS dan unit kontrol penyimpanan.Didukung oleh teknologi sinkronisasi waktu dari kekayaan intelektual independen dan teknologi integrasi multi-sensor terintegrasi, secara serempak memperoleh cloud titik laser 3D, data POS, dan data gambar.
Skenario aplikasi khas sistem survei LiDAR udara ARS-1000L
Fitur utama sistem survei LiDAR udara ARS-1000L
1. Presisi tinggi: di bawah rentang pengukuran 150m, akurasi rentang lebih baik dari 15mm;akurasi mutlak sistem lebih baik dari 5cm, yang memenuhi kebutuhan sebagian besar skenario aplikasi.
2. Frekuensi tinggi: frekuensi emisi laser sistem adalah 750000 poin/s.Peralatan LiDAR frekuensi tinggi dapat dilengkapi dengan UAV dengan kecepatan jelajah yang lebih cepat.Pada saat yang sama, lebih banyak data dapat diperoleh, yang meningkatkan efisiensi akuisisi data.
3. Rentang pengukuran panjang: rentang maksimum sistem LiDAR adalah 1350m;pengukuran jarak jauh dapat meningkatkan efisiensi akuisisi peralatan dan mengumpulkan lebih banyak data cloud titik dalam waktu yang bersamaan.

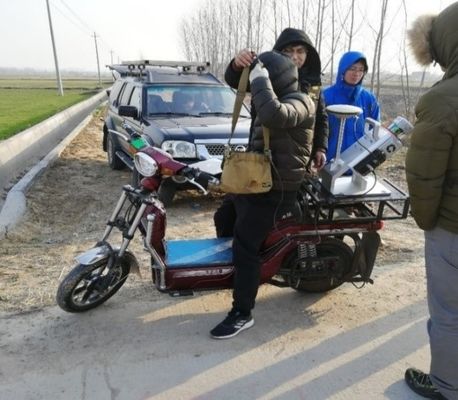

4. Multi platform: tidak hanya cocok untuk UAV multi rotor utama dan UAV sayap tetap VTOL, tetapi juga dapat dipasang pada platform kendaraan dan ransel untuk operasi.
5. Integrasi tinggi: mengintegrasikan pemindai laser 3D, modul POS, dan kipas ke dalam arsitektur perangkat keras;berat keseluruhan kurang dari 4.5 kg.
6. Keamanan tinggi: tidak ada celah antara rak dan sistem, yang menjamin stabilitas dan keandalan peralatan;menyediakan selongsong pelindung anti-tabrakan ringan berpemilik untuk memberikan perlindungan fisik tertentu untuk peralatan dan mengurangi kerusakan yang tidak perlu;modul pencegahan kerugian adalah opsional.
Spesifikasi parameter sistem survei LiDAR udara ARS-1000L
| Indikator | Parameter | Indikator | Parameter |
| Akurasi mutlak |
mendatar <5cm vertikal <5cm |
Rentang Pengukuran Maksimum | 1350m @60% |
| Berat | 4,5kg | Rentang Pengukuran Minimum | 5m |
| Penyimpanan | 1TB SSD | Akurasi Rentang | 15mm @150m |
| Tegangan Masukan | 20 ~ 30V | Akurasi Pengulangan | 10mm @150m |
| Konsumsi daya | <75W | Maks.Frekuensi Titik Efektif | 750000 poin/dtk |
| Suhu Operasi | -10℃~+40℃ | FoV (dapat dipilih) | 0~330 ° 60 ° ~ 90 ° mode udara |
| Lingkungan Penyimpanan | -20℃~+50℃ Kelembaban < 85% |
Resolusi Sudut | 0,001° |
| Kelas Laser | Kelas1 (mata aman) |
Akurasi Posisi (pasca-pemrosesan) | Horisontal 0,01m Ketinggian 0,02m |
| Perlengkapan Laser untuk Penyesuaian | 6 level | Akurasi Orientasi (pasca-pemrosesan) | Menuju 0,010 ° Pitch / Gulung 0,005 ° |
| Jumlah maksimum gema yang diterima | 4~15 | Resolusi Kamera | 42.4MP |
| Frekuensi Pemindaian (dapat dipilih) | 10~200 pemindaian/dtk | Berat Kamera | <500g |
Survei ladang angin di daerah pegunungan
Daerah survei sebagian besar merupakan daerah pegunungan.Ketinggian rata-rata di area survei ladang angin adalah tinggi, dan penurunan ketinggian di beberapa area area pengukuran lebih dari 300 meter.Seluruh ladang angin mencakup area seluas sekitar 12 kilometer persegi.Vegetasinya merupakan hutan subtropis yang selalu hijau dan berdaun lebar, dengan tingkat tutupan vegetasi yang besar dan jenis yang beragam.
Medan area survei rumit, perbedaan ketinggian besar, lalu lintas tidak nyaman, lingkungan iklim buruk.Terdapat beberapa turbin angin dengan ketinggian lebih dari 100 meter di daerah survei, sehingga sulit untuk merancang rute.Garis pandang terhalang secara serius, dan sulit untuk menemukan titik lepas landas.
Proyek ini mengadopsi sistem pengukuran laser udara ARS-1000L.Tiga titik lepas landas dan pendaratan dipilih di seluruh area survei dengan total tujuh sorti.
