Survei LiDAR Lintas Udara Multi Platform Survei Topografi LiDAR 4.5kg ARS-1000

Detail produk:

Tempat asal:	Cina
Nama merek:	Hi-Cloud
Sertifikasi:	ISO, others upon the requests
Nomor model:	Survei LiDAR Lintas Udara ARS1000

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1
Harga:	negotiable
Kemasan rincian:	Kasus Transportasi
Waktu pengiriman:	10 hari kerja
Syarat-syarat pembayaran:	T/T
Menyediakan kemampuan:	5 set/bulan

Kontak

Detil Deskripsi produk

Rentang Maksimum:	920m@60%	Rentang Minimum:	5m
Jumlah maksimum gema yang diterima:	4~15	Akurasi Rentang:	15mm @150m
Kelas Laser:	Kelas 1 aman untuk mata）	Frekuensi Pemindaian:	10~200 pemindaian/dtk
FoV dapat dipilih:	0~330 ° (60 ° ~ 90 ° mode udara)	Resolusi Kamera:	42.4MP
Menyoroti:	Survei LiDAR Lintas Udara Topografi , Survei LiDAR Lintas Udara 4 , 5 kg

Survei LiDAR udara multi platform yang sangat terintegrasi ARS-1000 dengan akurasi kisaran 15mm@150m

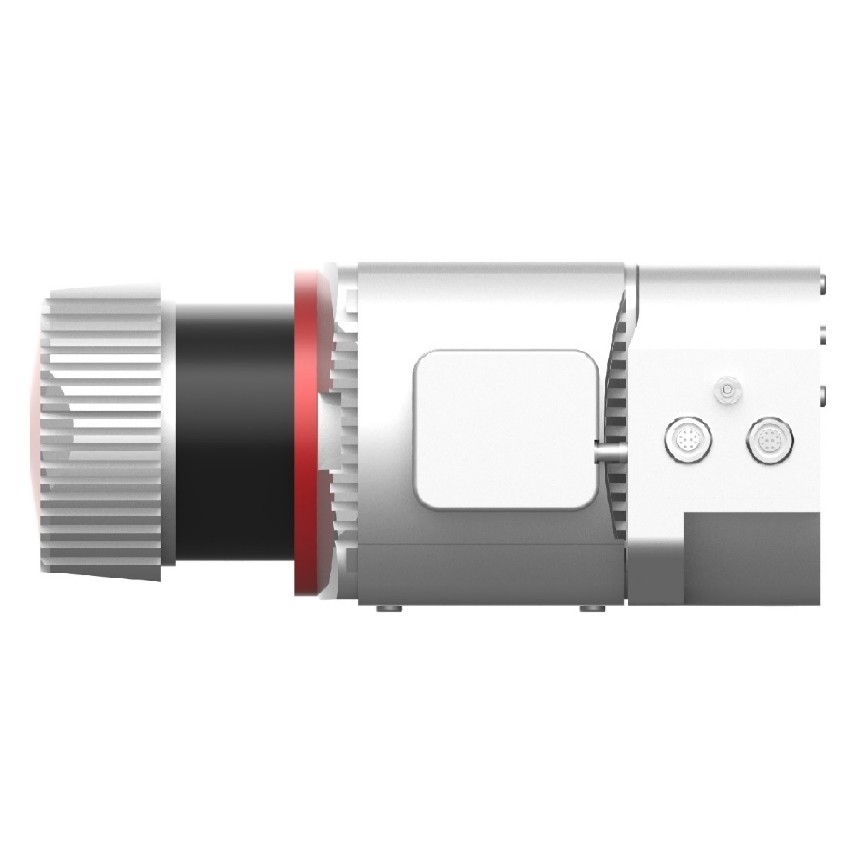

Survei LiDAR udara ARS-1000 adalah dikembangkan dan dibangun oleh Hi-Cloud berdasarkansebuah Riegl LiDAR.Ini mengintegrasikan laser presisi tinggi, kamera definisi tinggi, GPS, navigasi inersia MEMS, unit kontrol penyimpanan, dan modul lainnya.Didukung oleh teknologi sinkronisasi waktu dari kekayaan intelektual independen dan teknologi integrasi multi-sensor terintegrasi, secara serempak memperoleh cloud titik laser 3D, data POS, dan data gambar.

Ini mendukung mode operasi bebas stasiun pangkalan, melalui pemrosesan data yang dilengkapi dan perangkat lunak aplikasi, dengan cepat menghasilkan DSM, DEM, DOM, DLG.Sistem ini memiliki keunggulan bobot yang ringan, transportasi yang nyaman, dan efisiensi pemrosesan hasil yang tinggi.

Bidang Aplikasi

Pemetaan darurat / pemetaan topografi / inspeksi saluran listrik / survei jalan raya / survei terumbu pantai / perhitungan volume penggalian dan pengisian / survei dan pemetaan arkeologi ...

Keuntungan Sistem

Integrasi: sistem mengadopsi arsitektur platform perangkat keras terintegrasi, yang mengintegrasikan sensor pemindaian laser 3D, sistem navigasi inersia, dan GPS ke dalam arsitektur platform, menghilangkan langkah-langkah perakitan setiap sensor di lokasi.Volume dan berat yang lebih kecil membuat peralatan mudah dibawa dan dipasang.
Stabilitas yang kuat: platform terintegrasi yang tertanam membuat sistem lebih kuat dan stabil, dan meningkatkan akurasi sistem.
Pemantauan waktu nyata: sistem ini dilengkapi dengan stasiun radio transmisi data jarak jauh dan berkecepatan tinggi.Dengan mode kontrol nirkabel dari terminal seluler, status operasi sistem dapat dipantau dari jarak jauh, sehingga operator dapat menguasai situasi operasi kapan saja.

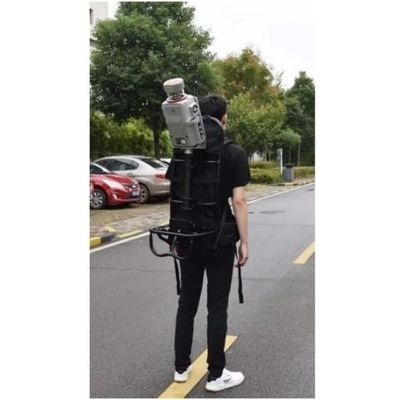

Multi platform: sistem dapat beradaptasi dengan berbagai platform pembawa, seperti UAV multi rotor dan UAV sayap tetap VTOL.Selain itu, ia juga beradaptasi dengan berbagai mode operasi seperti yang dipasang di kendaraan dan ransel.Adaptasi mode multi platform memenuhi kebutuhan pengguna untuk bekerja dalam berbagai skenario dan banyak digunakan di berbagai bidang.
Jarak jauh: Di bawah kondisi 60% reflektifitas objek tanah, peralatan dapat memiliki rentang pengukuran maksimum 920m.Mengambil platform udara sebagai contoh, semakin tinggi jangkauannya, semakin tinggi UAV dapat memanjat, semakin besar area pengukuran, dan semakin banyak titik data cloud yang akan dikumpulkan.

Parameter Sistem

Barang-barang	Indikator	Parameter
Kinerja Sistem	Akurasi mutlak	mendatar <5cm vertikal <5cm
	Berat	4,5kg
	Penyimpanan	1TB SSD
	Tegangan Masukan	20 ~ 30V
	Konsumsi daya	<75W
	Suhu Operasi	-10℃~+40℃
	Lingkungan Penyimpanan	-20℃~+50℃ Kelembaban < 85%
	Kelas Laser	Kelas1 (mata aman)
Pemindai Laser	Rentang Pengukuran Maksimum	920m @60%
	Rentang Pengukuran Minimum	5m
	Akurasi Rentang	15mm @150m
	Akurasi Pengulangan	10mm @150m
	Maks.Frekuensi Titik Efektif	500000 poin/dtk
	Perlengkapan Laser untuk Penyesuaian	6 level
	Jumlah maksimum gema yang diterima	4~15
	FoV (dapat dipilih)	0~330 ° 60 ° ~ 90 ° mode udara
	Frekuensi Pemindaian (dapat dipilih)	10~200 pemindaian/dtk
	Resolusi Sudut	0,001°
Sistem POS	Akurasi Posisi (pasca-pemrosesan)	Horisontal 0,01m Ketinggian 0,02m
Sistem POS	Akurasi Orientasi (pasca-pemrosesan)	Menuju 0,010 ° Pitch / Gulung 0,005 °
Sistem Kamera	Resolusi Kamera	42.4MP
Sistem Kamera	Berat Kamera	<500g

Proyek Aplikasi

Proyek survei jalan raya

Medan daerah survei sangat kompleks, vegetasinya subur dan perbedaan ketinggiannya besar.Dua jalan raya perlu diukur, dengan total panjang sekitar 60 km.

Bertanggung jawab atas pengukuran penampang vertikal dan horizontal 100 meter (200 meter bandwidth) di kedua sisi garis tengah jalan sesuai dengan standar, spesifikasi teknis dan prosedur yang relevan, dan hasil keluaran harus sesuai dengan 1 :500 persyaratan pemetaan.

Karena pegunungan tinggi, jalan kasar, vegetasi subur dan lalu lintas padat di jalan raya, tugas survei lapangan berbahaya.

Menurut situasi spesifik proyek, sistem ARS-1000 diadopsi untuk mengumpulkan data penerbangan di sepanjang jalan sesuai dengan ketinggian relatif 200m.
