Sistem Logging Digital Probe Panjang 1000 - 1500mm

40 dan 50 mm diameter dan 1000~1500mm panjang probe dari JHD-2D Logging System

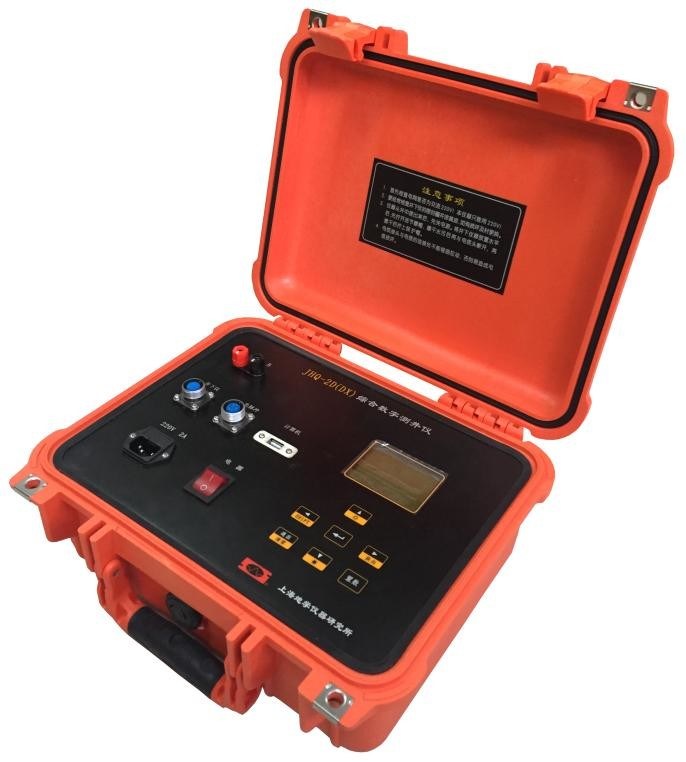

JHQ - 2D adalah sistem logging digital yang dirancang khusus untuk kenyamanan kerja lapangan, yang dapat terhubung dengan berbagai jenis pipa dan log.Karena sistem ini menggunakan serangkaian teknologi canggih, sistem ini meningkatkan penggunaan satu instrumen berbasis darat yang mengontrol satu probe logging berat menjadi satu instrumen berbasis darat yang mengontrol berbagai jenis probe logging, juga mencakup pengukuran dalam, catu daya, dan sebagainya. pada.Instrumen ini memiliki bobot yang ringan dan pengoperasian dan perawatan yang sederhana, yang dapat dihubungkan ke jenis tabung, yang dapat bersifat aseismatik, tahan suhu, tahan lembab, dan keandalan yang tinggi.

Keterangan

JHQ - sistem logging kontrol digital terintegrasi 2D adalah generasi baru peralatan logging digital., Yang didasarkan pada meringkas lebih dari 20 tahun dalam produksi dan pengalaman sukses penelitian dan pengembangan peralatan logging digital, mengikuti tren baru internasional pengembangan digital kecil teknologi penebangan, dan menggabungkan dengan kondisi nasional Cina.Set peralatan ini memiliki keunggulan sebagai berikut dibandingkan produk sejenis lainnya:

(1) parameter pengukurannya besar dan cakupannya luas.

(2) keandalannya tinggi dan Mean Time Between Failure (MTBF) panjang.

(3) portabel, nyaman untuk transportasi seluler.

(4) pengoperasian dan perawatannya sederhana.

Alasan utama keunggulan ini adalah karena desain dan pengembangannya menyerap kelebihan orang lain, sepenuhnya mempertimbangkan berbagai kebutuhan industri, dan mempertimbangkan daya saing di pasar internasional.JHQ - Sistem 2D dapat mengukur lebih dari 20 jenis parameter, ditutupi dengan bijih logam, batu bara, ladang minyak, radioaktif, hidrologi, dan area lain dari berbagai kebutuhan pengguna, dengan hemat biaya.

Fitur & Manfaat

1. Standarisasi dan modularitas

Dalam sistem logging kontrol digital terintegrasi JHQ - 2D, baik perangkat keras dan perangkat lunak, tidak peduli probe atau kotak ground, pengukuran sinyal atau transmisi sinyal, telah mengadopsi konsep desain standarisasi dan modularisasi.Manfaat standarisasi dan modularitas Produk sangat baik dalam konsistensi, perawatan, dan keandalan produk.Lebih mudah untuk mengoperasikan dan memelihara.Aksesorinya 100 persen universal dan dapat diperluas kapan saja.

2. Transmisi sinyal digital dan pengukuran sepenuhnya bawah tanah

Semua sinyal dari probe bawah tanah diubah oleh A/D dan dikirim ke ground setelah dikodekan.Probe bawah tanah adalah komunikasi jalan dua arah.Pengukuran transmisi kode digital sangat meningkatkan kemampuan anti-jamming, dan sistem itu sendiri dapat memperbaiki kode kesalahan, yang menjamin kualitas transmisi sinyal.

3. Teknologi oversampling untuk mendapatkan informasi formasi terbanyak

Sistem JHQ-2D menggunakan metode sampling untuk pengumpulan informasi formasi.Jumlah oversampling meningkat dengan penurunan kecepatan logging, dan over sampling memastikan kebutuhan untuk penyaringan digital, meningkatkan resolusi spasial dan menyaring informasi yang berguna.

4. Ukuran kecil probe bawah tanah dengan tekanan tinggi

JHQ - Probe 2D hampir berdiameter 40 dan 50 mm, penampilan ukuran panjang 1000~1500mm.Probe terbuat dari stainless steel.Ketahanan terhadap tekanan air 20 ~ 40 MPa, suhu 70 ~ 90 .Pesanan khusus bisa tahan tekanan air 60 MPa, tahan suhu 120 .

Parameter

1. Penggunaan lingkungan: Catu daya: 220V, 50 Hz；Menggunakan suhu lingkungan: -20℃ ~ 45℃；Menggunakan kelembaban lingkungan: 90% atau kurang (45℃)

2. Sistem pengukuran kedalaman: Rentang pengukuran kedalaman: 0 ~ 9999.99 m；Resolusi kedalaman: 0,28 mm；Rentang pengukuran kecepatan: 0 ~ 9999m/jam；Sinyal pulsa optik dalam: 3600 pulsa per meter

3. Sistem transmisi sinyal: Sinyal keluaran lubang bawah: pengkodean bipolar Komunikasi dengan komputer: RS232 atau USB Tingkat deteksi sinyal bawah tanah: plus atau minus 0,5 V ~ plus atau minus 12V

4. Gambarkan kedalaman grafik;1:10;1:50.1:100.1:0;1, 50, 0, dst.

5. Akurasi gambar: 8 poin per milimeter (kurva)；64 piksel per milimeter persegi (metode gambar)
