Hi-Cloud, pemimpin teknologi pemindaian laser 3D.
 |
| Tempat asal: | Cina |
| Nama merek: | Hi-Cloud |
| Sertifikasi: | ISO, others upon the requests |
| Nomor model: | Sistem Pemetaan Seluler LiDAR PM-1500 |
| Kuantitas min Order: | 1 |
|---|---|
| Harga: | negotiable |
| Kemasan rincian: | Kasus Transportasi |
| Waktu pengiriman: | 20-30 hari kerja |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 15 set/bulan |
| Gelombang Band: | Inframerah Dekat (Kelas 1) | PRR: | 100-2000Khz |
|---|---|---|---|
| Jarak pengukuran: | 1500m@60% | Akurasi Rentang: | 5mm @50m |
| Resolusi Sudut: | 0,001° | FoV: | 75 ° |
| Multi Gema: | 4 kali | Suhu Operasi: | -40℃~60℃ |
| Menyoroti: | Sistem Pemetaan Seluler LiDAR 4.4Kg,Sistem Pemetaan Seluler LiDAR 1500m,sistem pemetaan seluler 1500m mms |
||
5mm@50m presisi tinggi 4,4 kg sistem pemetaan seluler LiDAR PM-1500 dengan jarak jauh 1500m dan frekuensi 2 juta titik/dtk
Sistem pemetaan seluler LiDAR PM-1500 adalah sistem pengukuran laser seluler presisi tinggi, frekuensi tinggi, dan jarak jauh yang dikembangkan secara independen oleh Wuhan Hi-Cloud Technology Co., Ltd. Sistem ini mengintegrasikan modul navigasi inersia presisi tinggi dan kamera survei udara.Komponen inti dari sistem ini adalah pemindai laser dengan fungsi teknologi multi-gema.Ini secara serempak dapat memperoleh awan titik laser 3D dan data POS, dengan cepat menghasilkan DSM, DEM, dan DOM dan menghasilkan model DLG dan 3D melalui rangkaian lengkap pemrosesan data dan perangkat lunak aplikasi.

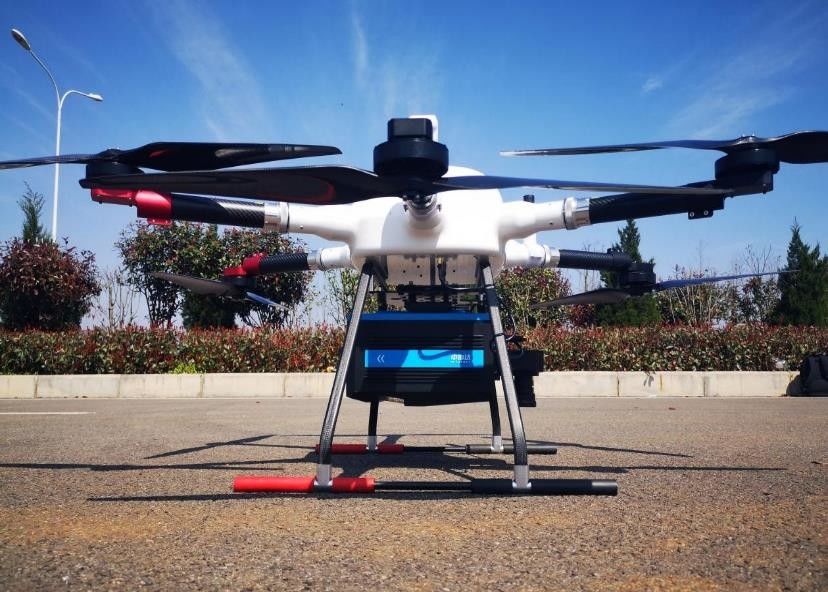

Sistem PM-1500 dapat diterapkan pada UAV multi rotor, UAV sayap tetap VTOL, pesawat kecil, dan helikopter untuk mendapatkan data cloud titik laser presisi tinggi yang padat di darat pada platform seluler yang terbang cepat. Dikombinasikan dengan perangkat lunak pasca-pemrosesan profesional, solusi terintegrasi akan ditawarkan.Ini banyak digunakan dalam survei dan pemetaan dasar baru, pemodelan 3D digital, survei dan pemetaan topografi, survei kadaster, survei lalu lintas, inspeksi saluran listrik, survei kehutanan, pemantauan bencana dan bidang lainnya.
Fitur utama sistem pemetaan seluler LiDAR PM-1500
Parameter utama sistem pemetaan seluler PM-1500 LiDAR
1. Pemindai laser
| Gelombang Band | Inframerah Dekat (Kelas 1) |
| PRR | 100-2000Khz |
| Rentang Pengukuran Maksimum | 1000m @ 20% reflektifitas |
| 1500m @ 60% reflektifitas | |
| Akurasi Rentang | 5mm@50m |
| Resolusi Sudut | 0,001° |
| Kecepatan Pindai | 40-400 pemindaian/dtk |
| FoV | 75 ° |
2. Sistem kamera
| Resolusi Kamera | 42.4MP |
| Focal length | 28mm |
3. Sistem POS
| Akurasi Posisi (pasca-pemrosesan) | Horisontal 0,01m |
| Ketinggian 0,02m | |
| Akurasi Orientasi (pasca-pemrosesan) | Menuju 0,009° |
| Pitch / Gulung 0,005 ° |
4. Kinerja sistem
| Dimensi | 293 × 165 × 164mm |
| Akurasi mutlak | mendatar <5cm |
| vertikal <5cm | |
| Berat | 4.4kg |
|
Multi Gema |
4 kali |
| Suhu dan Kelembaban | Operasi: -40 ~ 60 , Kelembaban 85% |
| Penyimpanan: -45℃~70, Kelembaban 85% |
Proyek aplikasi sistem pemetaan seluler LiDAR PM-1500
1. Proyek survei topografi
Daerah survei sebagian besar merupakan dataran datar dengan undulasi kecil dan perbedaan ketinggian maksimum 20 meter.Ada jalan utama di daerah survei, dengan lebih banyak vegetasi dan beberapa daerah padat penduduk.
Persyaratan akurasi: Persyaratan kepadatan titik lebih baik dari 16pt/m²;Persyaratan akurasi horizontal/vertikal: 5cm, memenuhi persyaratan survei dan pemetaan topografi 1:500
2. Inspeksi proyek saluran transmisi 500kV DC
Jalur proyek yang diperiksa adalah segmen jalur transmisi 500kV DC, termasuk 3 menara dasar dan 2 interval, dengan total panjang sekitar 0,8 km.
Persyaratan: Analisis status titik bahaya/Analisis prediksi titik bahaya/Analisis kuantitatif status komponen
3. Proyek model kota 3D
Luas total area survei adalah sekitar 10 kilometer persegi.Hal ini diperlukan untuk mendapatkan awan titik laser asli dan gambar miring di area survei, dan menghasilkan model 3D sesuai dengan data asli yang diperoleh.
Awan titik laser yang diperoleh dengan teknologi survei udara LiDAR di udara dan data citra digital yang diambil oleh kamera miring digunakan untuk menghasilkan Digital Elevation Model (DEM) dan Digital Orthophoto Map (DOM) dan menghasilkan model medan.Pada saat yang sama, model 3D dihasilkan berdasarkan data awan titik laser dan gambar garis.Mendapatkan tinggi bangunan melalui model 3D, memperoleh informasi bangunan melalui gambar miring dan foto tanah, dan kemudian membangun database informasi bangunan.
